FURADO-A

Lagani dimnjački sistem za uređaje za grejanje na ulje i gas

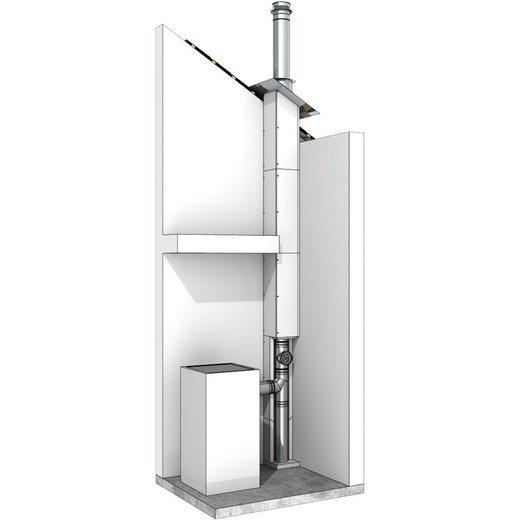

Lagani okvirni sistem FURADO-A, koji se sastoji od ploča od kalcijum silikata za zaštitu od požara, Jeremias unutrašnjih cevi iz sistema EW-KL, EW-AL-BI, EW-PPS ili EW-PP-FLEX, i izolacionih ljuski debljine 25 mm u zavisnosti od temperature dimnih gasova, koristi se u kombinaciji sa uređajima za grejanje na ulje ili gas. Ugradnja na krovu može se izvesti pomoću okna i obloge ili cevi od nerđajućeg čelika.


Alternativno, FURADO-A se može koristiti i kao instalaciono okno za prihvat CE-sertifikovanih unutrašnjih cevi i, u zavisnosti od temperature dimnih gasova, sa izolacionim ljuskama od 25 mm.


SYSTEM_DETAIL_ICONS


Opis proizvoda

Karakteristike

  • Odlična izolaciona svojstva
  • Lako rukovanje i ugradnja zahvaljujući maloj težini
  • Sigurna tehnologija spajanja putem spojeva na pero i utor
  • Različita rešenja unutrašnjih cevi i obloga okna zadovoljavaju sve zahteve
  • Mala rastojanja do zapaljivih materijala
  • Visina ugradnje okna do 25 m bez međuoslonaca
  • Konstruktivni set za visine krova do 3 m

Primene

  • Standardni uređaji za ulje, gas
  • Novogradnja i renoviranje
  • Kondenzacioni kotlovi
  • Jedinice za kombinovanu proizvodnju toplote i električne energije (KTE), motori sa unutrašnjim sagorevanjem
  • Toplotne pumpe na gas
  • Gorivne ćelije

Tehnički podaci

MaterijalPloče od kalcijum silikata za zaštitu od požara
Debljina zida60 mm
Ostalo na upit
Unutrašnja dimenzija okna140 x 140 mm do 330 x 330 mm
Ostalo na upit
Izolacijado 160°C temperature izduvnih gasova, izolacija nije potrebna
iznad 160°C temperature izduvnih gasova, potrebne su minimalno 25 mm izolacione ljuske
Prstenasti razmakdo 160°C, minimalno 20 mm razmak između unutrašnje cevi i unutrašnjosti komore
iznad 160°C, minimalno 20 mm razmak između izolacije i unutrašnjosti komore
ZaptivanjeEPDM zaptivka ALBI367 (do 120°C)
Silikonska zaptivka ALBI26 (do 200°C)
FURADO-A

BROJ ODOBRENJA

Odobrenja za instalaciona okna:
 Z-7.4-3483

KLASIFIKACIJE PREMA DIN 18160-1

T120 - N1 / P1 / M1 / H1 - W - 2 - Oxx - LA90
T160 - N1 / P1 / M1 / H1 - W - 2 - Oxx - LA90
T200 - N1 / P1 / M1 / H1 - W - 2 - Oxx - LA901
T400 - N1 / P1 / M1 / H1 - W - 2 - Oxx - LA901
T600 - N1 / P1 / M1 / H1 - W - 2 - Oxx - LA901


1 sa 25 mm izolacije

xx= Rastojanja do zapaljivih komponenti zavise od Ø, videti DIBt odobrenje
