FSA

Slobodnostojeći, jednokanalski industrijski dimnjak sa statički nosivom spoljašnjom cevi

FSA, kao klasičan slobodnostojeći čelični dimnjak, predstavlja univerzalno i kompaktno rešenje za svaku primenu. Dvozidni čelični dimnjak sastoji se od statički nosivog spoljašnjeg cevovoda i unutrašnjeg cevovoda koji provodi dimne gasove.


Zahvaljujući spoljašnjoj nosivoj cevi, moguće je postizanje visina ugradnje do preko 80m, a višeslojna konstrukcija takođe omogućava temperature izduvnih gasova do preko 1000°C.


Opis proizvoda

Karakteristike

  • Idealno rešenje za čelične dimnjake i izduvne sisteme bez potrebe za priključkom na zgradu
  • Statički noseća spoljna cev omogućava velike visine konstrukcije
  • Unutrašnji dimovodni kanal bez ekspanzije, izolovan, za provođenje dimnog gasa

Primene

  • Gasni/uljni kotlovi
  • Biomasa
  • Hemijski izduvni gasovi
  • Gasne turbine
  • Proizvodnja čelika
  • Kogeneracijska postrojenja
  • Nužni agregati
  • Posebni sistemi sagorevanja

Tehnički podaci

SerijaFSA
Statički sistemSidrena korpa ili priključak na zgradu
Nosivi elementSpoljna cev od obloženog čelika
KonstrukcijaVišeslojna

Unutrašnja cev

U zavisnosti od sastava dimnog gasa i temperature: AISI 304 (1.4301), AISI 316 (1.4404/1.4571), 1.4828, 1.4539, S235JRG, S355

Izolacija unutrašnje cevi

Kamena vuna A1 (kao žičana mrežasta prostirka), mineralna vuna A2 (kao aluminijumski laminirana trakasta prostirka)
VentilacijaPrstenasti razmak između izolacije i nosive cevi
Spoljna cevS235JRG / S355 / AISI 304 (1.4301)
Broj unutrašnjih cevi1 (jednokanalski)
Završna obrada površineFarbani, pocinkovani čelik, brušeni nerđajući čelik, peskirani nerđajući čelik (obloga)
Priključeni sistemiMoguće

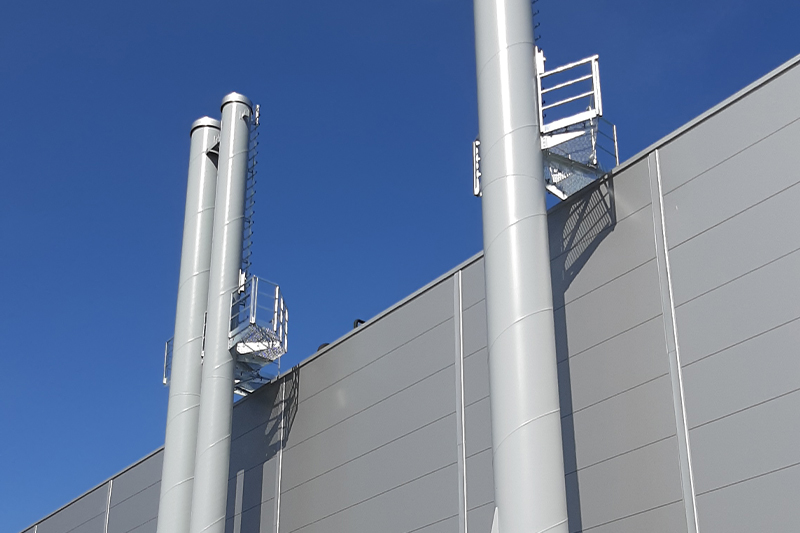

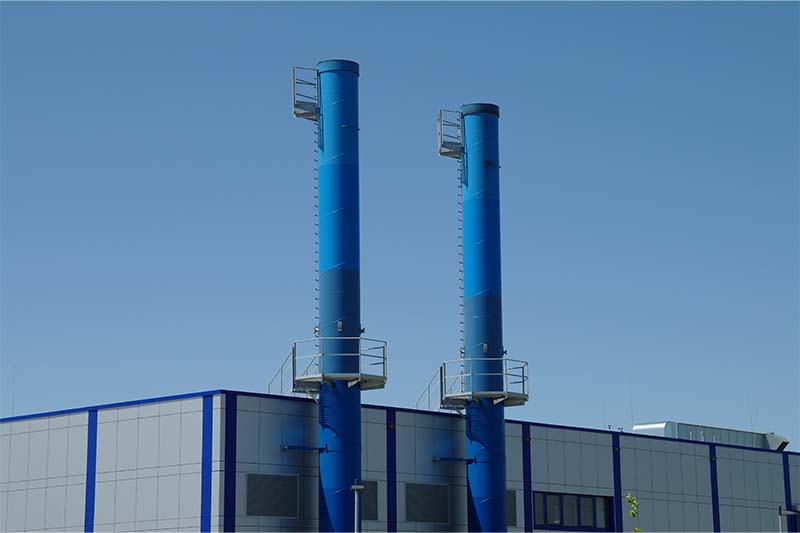

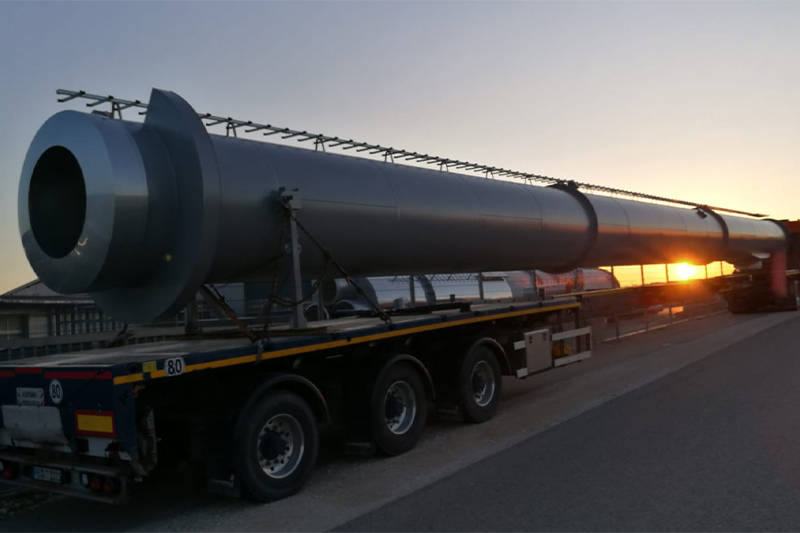

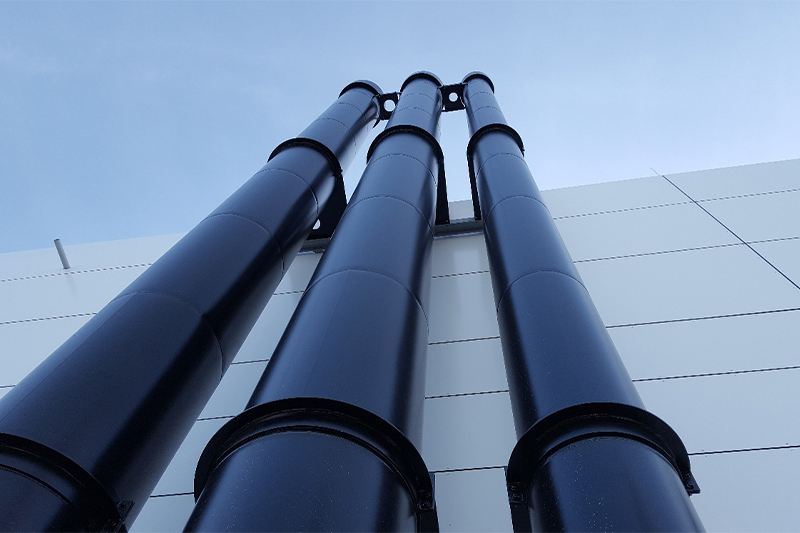

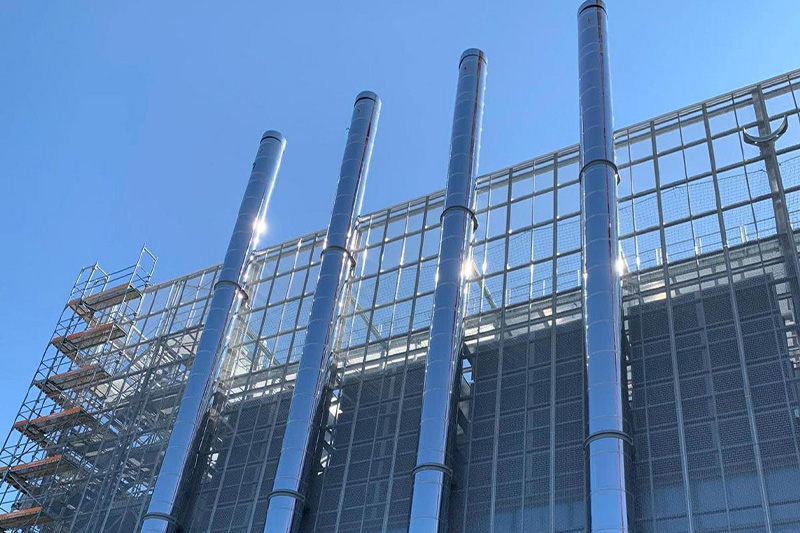

Referenca
