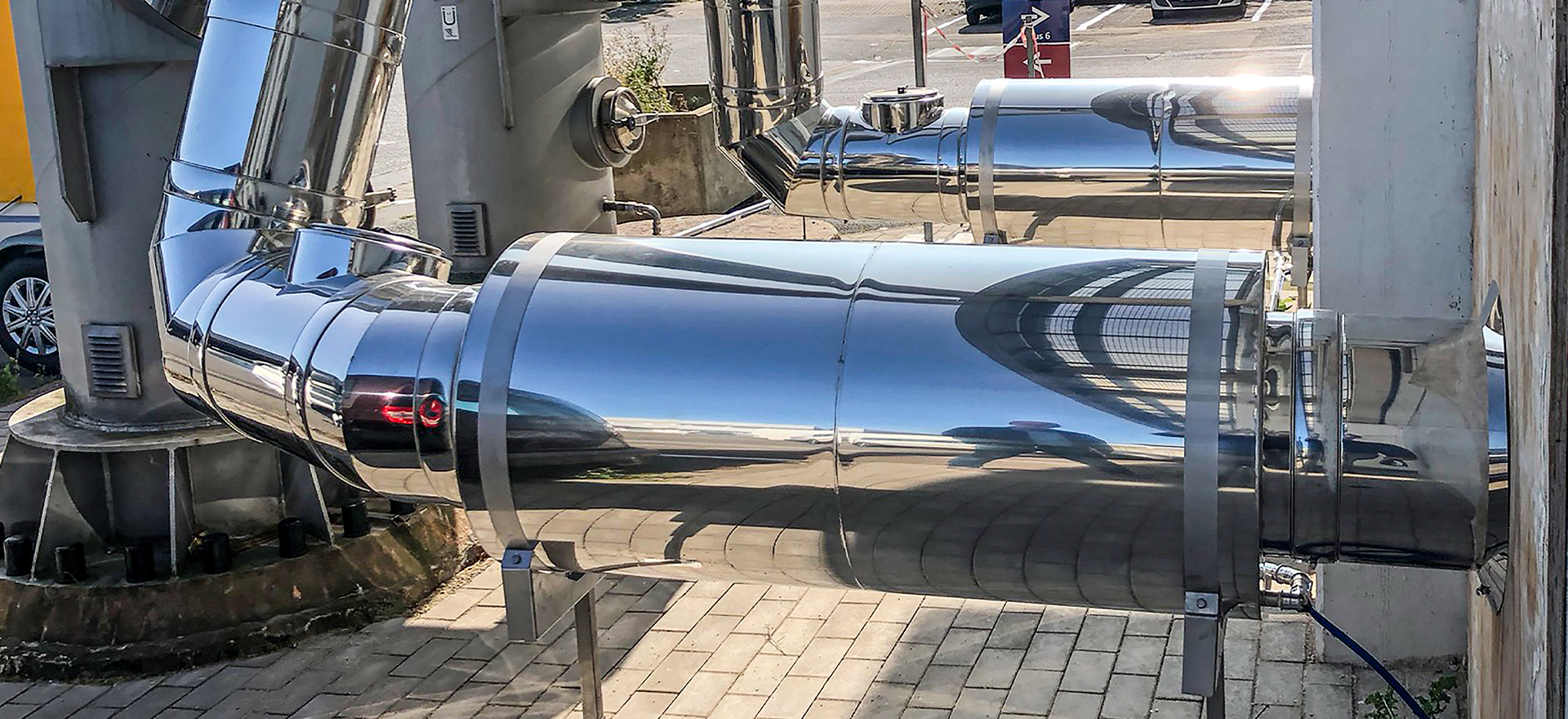

Prigušivači izduvnih gasova

Efikasno smanjenje emisije zvuka

Rad modernih kogeneracionih postrojenja (CHP), biomasa postrojenja, kao i gasnih i uljnih kotlova često sa sobom nosi neželjene smetnje od buke. Pored buke u kotlarnici, sagorevalni zvukovi koje prenosi dimni gas predstavljaju značajan izvor emisija.

Zvukovi srednje i visoke frekvencije iz modernih sistema grejanja, kao i pretežno niskofrekvencijsko zujanje kogeneracionih postrojenja, prenose se kroz sistem dimnih gasova i dimnjak. Pri višim nivoima zvuka, ovi mogu biti doživljeni kao smetnja kako u stambenim prostorima tako i u susednim oblastima.

Jeremias godinama aktivno razvija akustična rešenja za sisteme dimnih gasova, efikasno smanjujući takve smetnje od buke. Naš sopstveni objekat za testiranje prigušivača ističe naše izuzetno posvećivanje kvalitetu.

Iskoristite naše više od 10 godina stručnosti i obimne usluge u oblasti zvučne izolacije!



Generatori toplote i njihove karakteristične frekvencije

U zavisnosti od vrste generatora toplote, smetajuća operativna buka obično prati karakteristične obrasce frekvencija. Upotrebom odgovarajućeg tipa prigušivača dimnih gasova, prilagođenog specifičnom frekventnom opsegu, ometajuće frekvencije mogu se minimizovati i nivo zvuka smanjiti na željeni nivo.

Frekvencijski opsegTip prigušivačaSerija prigušivača za
KotloveCHPBiomasu
pretežno srednje i visoke frekvencijeApsorpcioni prigušivačASDAEDAVD
pretežno niske frekvencijeRefleksioni / Rezonantni prigušivačRSDRED
širokopojasni frekvencijski opsegKombinovani prigušivačKSDKED



Kotlovi

Dimni gasovi nastali tokom procesa sagorevanja ispuštaju se u okolinu putem sistema za odvod dimnih gasova. Mogu se prenositi zvukovi plamena iz kotlarnice, kao i zvuk "zujanja" ventilatora u kondenzacionim kotlovima. To su tipično šumovi srednje i visoke frekvencije koji se mogu smanjiti pomoću apsorpcionog prigušivača. Posebno kod novijih ventilatorskih gorilnika, može biti neophodno koristiti kombinovani prigušivač ili čisti rezonantni prigušivač radi šireg prigušivanja frekvencija.

Jedinice za kombinovanu proizvodnju toplotne i električne energije (CHP) / Generatori

U jedinicama za kombinovanu proizvodnju toplotne i električne energije (CHP) i generatorima, motor primarno proizvodi električnu energiju, uz dodatnu upotrebljivu toplotu. Buka motora često je primetna kao niskofrekventno zujanje. Specifični frekvencijski spektar i time izbor odgovarajućeg tipa prigušivača u velikoj meri zavise od broja cilindara i brzine motora.

Kotlovi na biomasu

Sagorevanje biomase kao što su drvo, peleti ili drvna sečka gotovo je bez buke. Smetajuće, obično srednje do visokofrekventne buke izazivaju integrisani ventilatori. Zbog agresivnijeg sastava dimnih gasova, za kotlove na biomasu preporučuje se upotreba apsorpcionog prigušivača s trajnom tkanom staklenom vlakninom dizajniranom za tu svrhu.

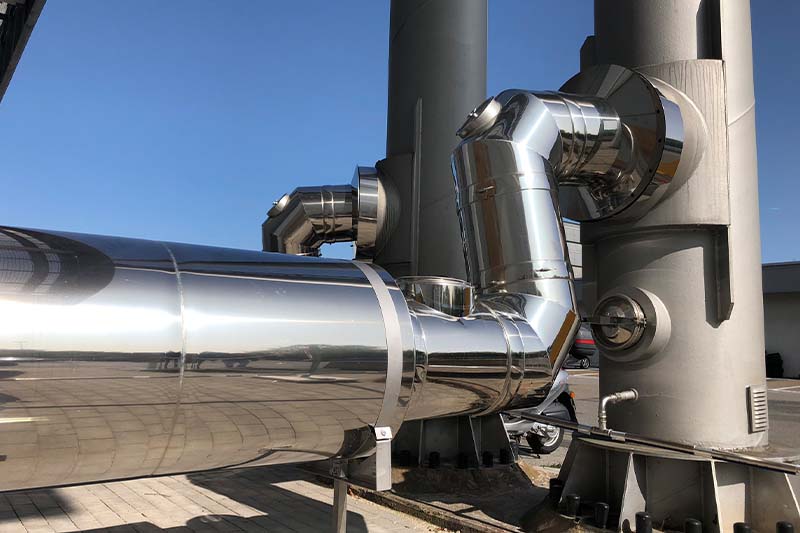

Naši prigušivači izduvnih gasova

Apsorpcioni prigušivač

Querschnitt eines Absorptionsschalldämpfers

Širokopojasno prigušenje

Efikasno u visokom i srednjem frekventnom opsegu

Refleksioni prigušivač

Querschnitt eines Reflexionsschalldämpfers

Visoko prigušenje u niskom frekventnom opsegu
Idealno za visoki povratni pritisak

Rezonantni prigušivač

Querschnitt eines Resonanzschalldämpfers

Podešeno prigušenje u niskom frekventnom opsegu
Idealno za nizak povratni pritisak

Kombinovani prigušivači

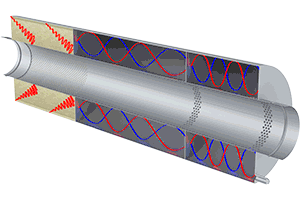

Querschnitt eines kombinierten Abgasschalldämpfers

Širokopojasni podešeni frekventni opseg
Prilagođen specifičnim zahtevima

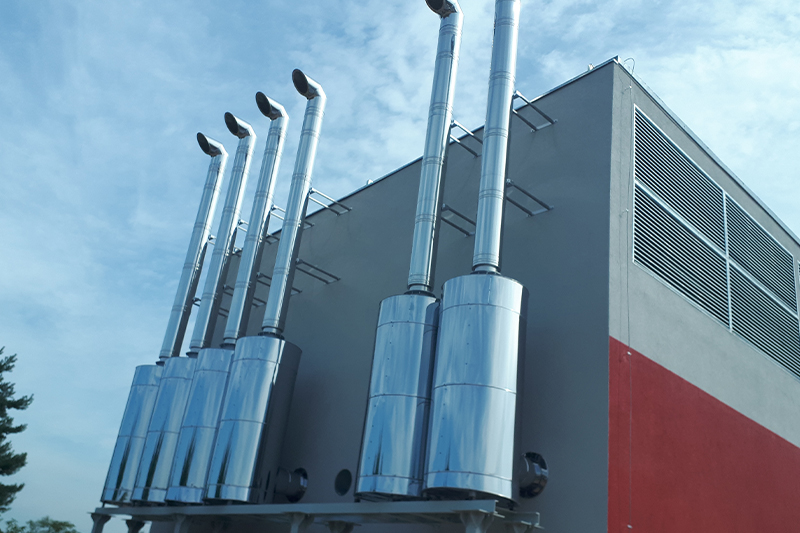

Industrijski prigušivači izduvnih gasova

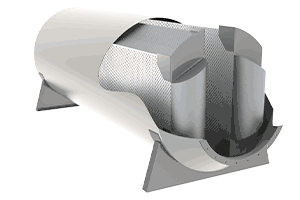

Kachelbild Jeremias Industrieschalldämpfer

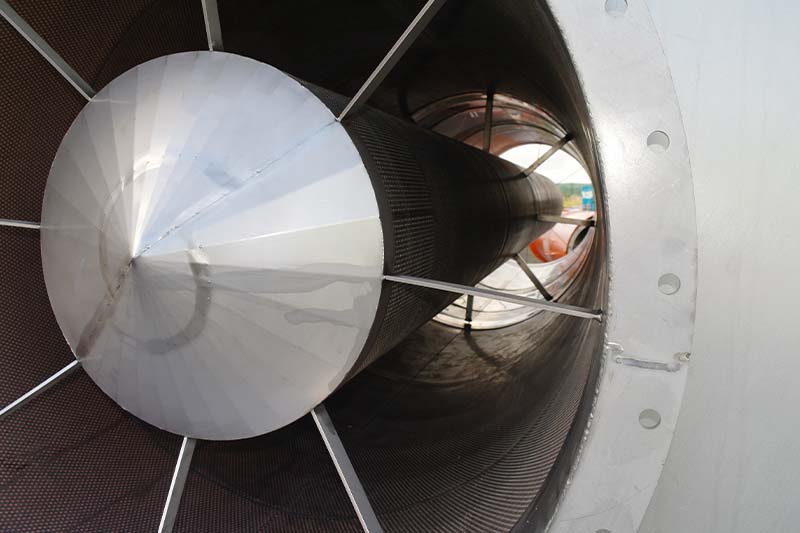

Prigušivači velikog formata

Individualno projektovani i izrađeni prema specifičnim zahtevima projekta

Poređenje prigušivača

Naši prigušivači izduvnih gasova su dizajnirani za različite izvore zvuka i dostupni su u širokom rasponu dizajna i opcija. Ovde je jasan pregled naših prigušivača:


Za kotlove

Za kotlove & KVE

Za KVE

Za biomasu

Für Boilers

SystemOilGasSFConnection
system		MaterialTIGDampingFrequencyInstallaitonClassifications
ASD-B-ECO EW-AL-BI1.4404 15 dB, 20 dB> 250 HzH, V with Silikon-Gasket:
T200 - P1 - D
T200- P1 - W
ASE-ECO EW-AL-BI1.4404 15 dB, 20 dB> 250 HzH, V with Silikon-Gasket:
T200 - P1 - D
T200- P1 - W
ASD-EWEW-FU1.4404  / 1.457115 dB, 25 dB> 250 HzH, Vwithout Gasket:
T400 - N1 - D
T400 - N1 - W
ASD-ALBIEW-AL-BI1.4404 / 1.457115 dB, 25 dB> 250 HzH, Vwith EPDM-Gasket:
T120 - P1 - D
T120 - P1 - W
with Silikon-Gasket:
T200 - P1 - D
T200 - P1 - W
ASD-DWECODW-ECO 2.01.440415 dB, 25 dB> 250 HzH, Vwithout Gasket:
T400 - Na - W
ASD-DWECO-ALDW-ECO 2.0 AL1.440415 dB, 25 dB> 250 HzH, Vwith EPDM-Gasket:
T120 - P1 - D
T120 - P1 - W
with Silikon-Gasket:
T200 - P1 - D
T200 - P1 - W
ASD-DWDW-FUSilencer: 1.4404 / 1.4571
Support outside: 1.4301		15 dB, 25 dB> 250 HzH, Vwithout Gasket:
T400 - N1 - D
T400 - N1 - W
ASD-DWALDW-ALSilencer: 1.4404 / 1.4571
Support outside: 1.4301		15 dB, 20 dB> 250 HzH, Vwith EPDM-Gasket:
T120 - P1 - D
T120 - P1 - W
with Silikon-Gasket:
T200 - P1 - D
T200 - P1 - W
ASD-SDK-EWEW-FU1.440415 dB, 25 dB> 250 HzH, Vwithout Gasket:
T400 - N1 - D
T400 - N1 - W
ASD-SDK-ALBIEW-AL-BI1.440415 dB, 25 dB> 250 HzH, Vwith EPDM-Gasket:
T120 - P1 - D
T120 - P1 - W
with Silikon-Gasket:
T200 - P1 - D
T200 - P1 - W
ASD-WEW-FU
EW-AL-BI		1.440425 dB> 250 HzHwithout Gasket:
T400 - N1 - D
T400 - N1 - W
with EPDM-Gasket:
T120 - P1 - D
T120 - P1 -W
with Silikon-Gasket:
T200 - P1 - D
T200 - P1 - W
ASD-TEW-FU1.440410 dB> 250 HzHwithout Gasket:
T400 - N1 - D
ASM-EWEW-FU1.440415 dB, 25 dB> 250 HzVwithout Gasket:
T400 - N1 - D
T400 - N1 - W
ASM-BEW-AL-BI1.440415 dB, 25 dB> 250 HzVwith Silikon-Gasket:
T200 - P1 - D
T200 - P1 - W
ASSDW-FU1.440410 dB, 20 dB> 250 HzVwithout Gasket:
T400 - N1 - D
SDK 1.44045 dB - 15 dB> 500 HzVwithout
KSD-EWEW-FU1.4404 / 1.475125 dB> 100 HzH, Vwithout Gasket:
T400 - N1 - D
T400 - N1 - W
KSD-ALBIEW-AL-BI1.4404 / 1.475125 dB> 100 HzH, Vwith EPDM-Gasket:
T120 - P1 - D
T120 - P1 - W
with Silikon-Gasket:
T200 - P1 - D
T200 - P1 - W

Damping:
These are damping classes. A more detailed damping spectrum can be found in the technical data sheet.

Installation:
H = Horizontal, V = Vertical, please refer to the installation instructions of the exhaust system.

Classification:
Corresponds to the classification of the chosen connection system.

 = Possible applications must be clarified on a case-by-case basis.

Za kotlove i kogeneraciju

SistemUljeGasSFSistem
priključenja		MaterijalTIGPrigušenjeFrekvencijaUgradnjaKlasifikacije
ASD-PP  EW-PPSPP 20 dB, 30 dB> 250 HzH, V sa EPDM-zaptivkom:
T120 - H1 - D
T120- H1 - W
ASD-H EW-KL1.440420 dB, 25 dB, 30 dB> 500 HzH, V konično zaptivanje:
T400 - H1 - D
T400 - H1 -W
ASD-TWPL  TWIN-PLPP / 1.4301 od 20 dB> 250 HzH, Vsa EPDM-zaptivkom:
T120 - H1 - D
T120 - H1 - W
RSD-PP EW-PPSPP 20 dB, 25 dB> 40 HzH, VT120 - H1 - W

​​​​For CHP

SystemOilGasSFConnection
system		MaterialTIGDampingFrequencyInstallaitonClassifications
AED-KL EW-KL1.440415 dB, 25 dB> 250 HzH, V conical sealing:
T400 - H1 - D
T400- H1 - W
AED-FL Alu-Flange1.440415 dB, 25 dB> 250 HzH, V T200 - H1 - D
T200- H1 - W
AEL-KL EW-KL1.440415 dB, 25 dB> 250 HzVwithout sealing:
T400 - N1 - D
T400 - N1 - W
AEL-FL Alu-Flange1.440415 bD, 25 dB> 250 HzVT200 - H1 - D
T200 - H1 - W
KED-KL EW-KL1.440435 dB, 45 dB> 100 HzH, Vconical sealing:
T400 - H1  -D
T400 - H1 - W
KED-FL Alu-Flange1.440435 dB, 45 dB> 100 HzH, VT200 - H1 - D
T200 - H1 - W
KEL-KL EW-KL1.440435 dB> 100 HzVconical sealing:
T400 - H1 - D
T400 - H1 - W
KEL-FL Alu-Flange1.440435 dB> 100 HzVT200 - H1 - D
T200 - H1 - W
RED-FL Alu-Flange1.440435 dB75 - 160 HzH, VT200 - H1 - D
T200 - H1 - W
MSD-PP05 EW-PPSPP5 dB V

Za biomasu

SistemUljeGasSFSistem
povezivanja		MaterijalTIGPrigušenjeFrekvencijaUgradnjaKlasifikacije
AVD-FStandardna tvornička prirubnica1.440415 dB> 250 HzH, V T200 - H1 - D
T200- H1 - W

Prednosti Jeremias

Jeremias prigušivači izduvnih gasova odlikuju se:

  • Širokim asortimanom standardnih prigušivača za mnoge primene
  • Prigušivačima izrađenim po meri prema specifikacijama kupca
  • Planiranjem i realizacijom posebnih rešenja
  • Velikom raznovrsnošću tipova i izvedbi
  • Izrađeni od nerđajućeg čelika 1.4301, 1.4571 … i ugljeničnog čelika S235JR
  • Merenjima zvuka na licu mesta
  • Fabričkim prijemom prigušivača na internim akustičnim ispitnim klupama
  • Kompletnim sistemima odvoda dimnih gasova iz jednog izvora
  • Personalizovanim projektnim konsaltingom
  • Stručnim savetovanjem putem obuka / vebinara

Izbor prigušivača

Uprkos raznovrsnosti različitih tipova i serija prigušivača, odabir pravog prigušivača izduvnih gasova za određenu primenu nije rocket nauka. Nakon pet jednostavnih koraka, pronalazi se pravi prigušivač.



Molimo sledite navedeni redosled kako biste identifikovali odgovarajući prigušivač.

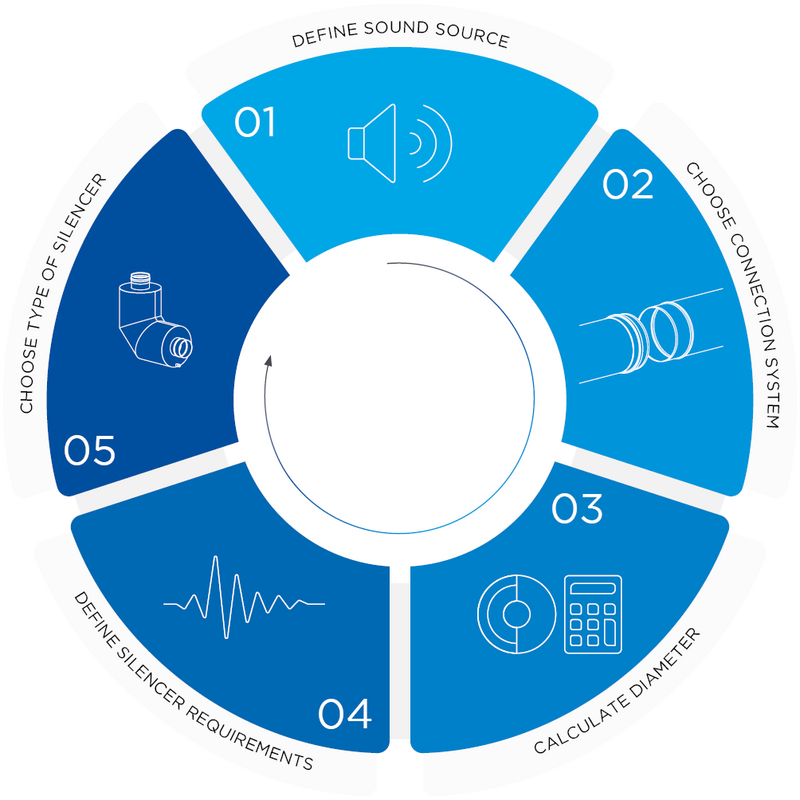

U 5 koraka do ciljaPrimer
1. Definisati izvor zvuka

Kondenzacioni kotao

Vlažan režim rada

Maks. povećanje pritiska od 70 Pa

Pribl. 75 °C temperatura izduvnih gasova

2. Odrediti sistem priključenja

Sistem odvoda dimnih gasova EW-AL-BI

Pogodan za kondenzacioni rad

Nepropustan za pritisak do 200 Pa

Otporan na temperaturu do 200 °C

3. Izračunati poprečni presekØ 130 mm
4. Odrediti zahteve za prigušivač

Prigušenje zvuka u visokom i srednjem frekventnom opsegu

Ciljni nivo: Smanjenje za 12 dB

Prolazni element, ugradnja horizontalna

5. Odabrati tip prigušivačaApsorpcioni prigušivač



Rezultat



ASD-B-ECO 15 130 or

ASD-ALBI...15 130

Ažuran pregled Jeremias standardnih prigušivača možete pronaći u našem cenovniku ili pregledu proizvoda pod

Preuzimanja

Ukoliko imate pitanja u vezi sa izborom odgovarajućeg prigušivača ili vam je potreban poseban dizajn, naš tim stručnjaka uvek vam je na raspolaganju sa savetima i podrškom.


Jeremias linija za prigušivače:            Tel. +49 9832 68 68 8001

Merenje zvuka

Merenje vrednosti emisije

Izduvne cevi od nerđajućeg čelika su, zbog materijala, veoma dobri provodnici zvuka. Zvuk koji generiše sistem grejanja prenosi se kroz izduvnu cev i dimnjak do izlaza, gde se emituje u okolinu. Nivo zvuka na izlazu dimnjaka mora biti u skladu sa graničnim vrednostima emisije koje zahteva stručni izveštaj. Naše posebno obučeno osoblje rado obavlja merenja zvuka na izlazu dimnjaka prema DIN EN 45 635 Delu 47.

Obim merenja zvuka

  • Pregled sistema na licu mesta
  • Merenje nivoa emisije zvuka na izlazu dimnjaka
  • Upotreba merača nivoa zvuka najviše klase tačnosti 1
  • Merenje nivoa pozadinskog/ambijentalnog šuma
  • Ispitivanje niskofrekvencijskih područja
  • Protokol merenja sa ukupnim nivoom i spektrom zvuka

Dobijeni podaci mogu se koristiti za optimalan dizajn prigušivača.

MERENJE ZVUKA U PRAKSI

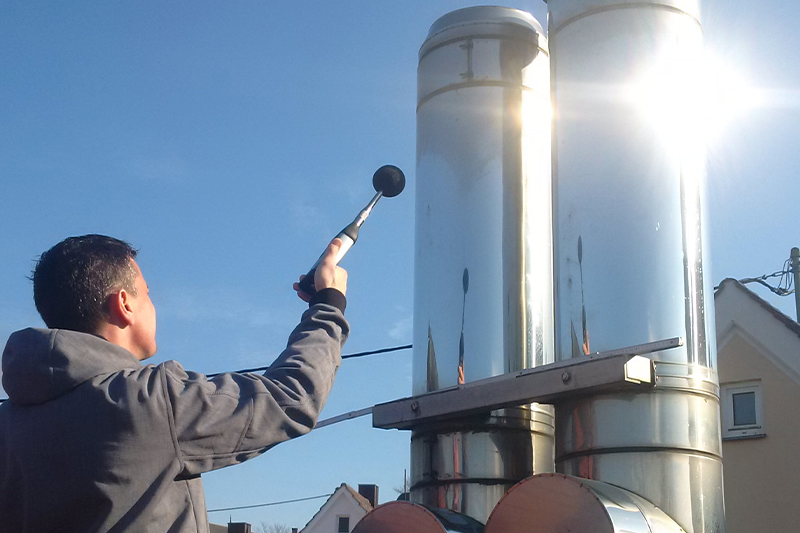

Pomoću analizatora zvuka merimo emisiju zvuka sistema na udaljenosti od 1 metra od izlaza dimnjaka.
Na osnovu rezultata ovog merenja emisije, stručnjaci ili inženjering uredi mogu izračunati imisije zvuka, na primer u obližnjim stambenim naseljima.

Propisi o zaštiti od buke

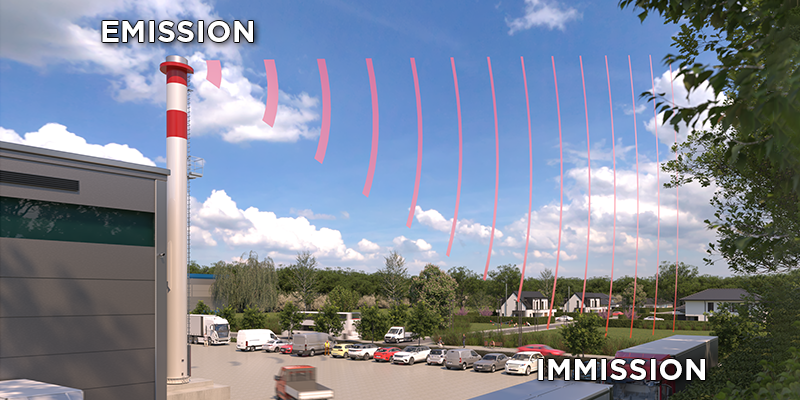

Buka izduvnih gasova koju generišu sistemi grejanja i energetski sistemi može postati smetnja u sopstvenom domu, kod neposrednih komšija ili na većim udaljenostima. Nivo procene izveden iz vrednosti imisija ne sme prekoračiti sledeće referentne/granične vrednosti imisija koje su propisale države:

NemačkaReferentna vrednost imisije dB (A)
TA-Lärm (avgust 1998)danjunoću
Industrijske zone7070
Komercijalne zone6550
Centralne zone / seoska i mešovita područja6045
Opšta stambena područja i mala naselja5540
Isključivo stambena područja5035
Banjska područja4535

DIN 45680

Kao dopuna TA-Lärm u Nemačkoj, DIN 45680 procenjuje niskofrekvencijske šumove u tercnim oktavnim opsezima sa nominalnim centralnim frekvencijama od 8 do 100 herca (Hz). Ako je u osetljivim prostorijama unutar zgrade prekoračen prag percepcije za neku frekvenciju u ovom opsegu, moraju se preduzeti mere za smanjenje buke na izvoru, čak i ako su ispunjeni zahtevi TA-Lärm.

AustrijaGranična vrednost imisije db (A)
ÖNORM S 5021 (April 2010)danjuuvečenoću
Područje sa posebno visokim emisijama zvuka (npr. industrijske zone)---
Područje za preduzeća sa komercijalnom i industrijskom proizvodnjom robe i uslužnim objektima656055
Centralno područje (kancelarije, prodavnice, trgovina, administracija, stanovanje), preduzeća bez emisija zvuka605550
Gradsko stambeno područje, područje za objekte poljoprivrednih i šumarskih preduzeća sa stanovanjem555045
Stambeno područje u predgrađu, područje vikend kuća, ruralno stambeno područje504535
Tiho područje, banjsko područje454035
