Systemicon FSA-X

FSA-X

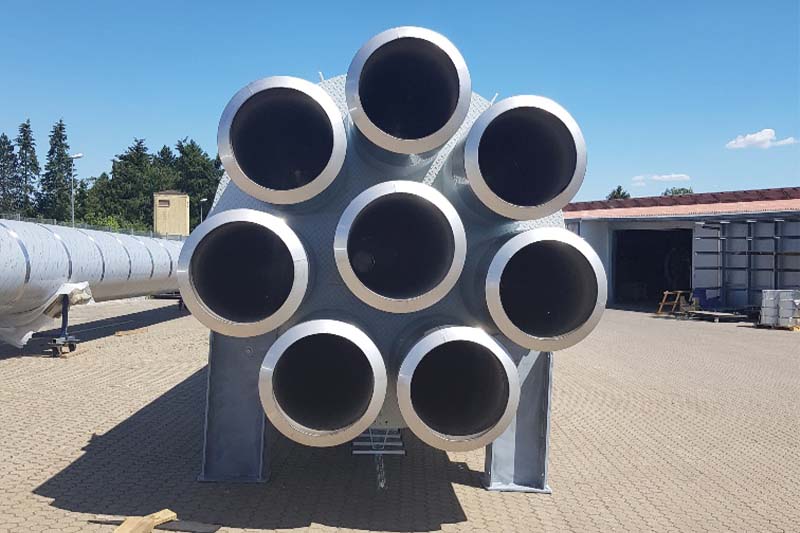

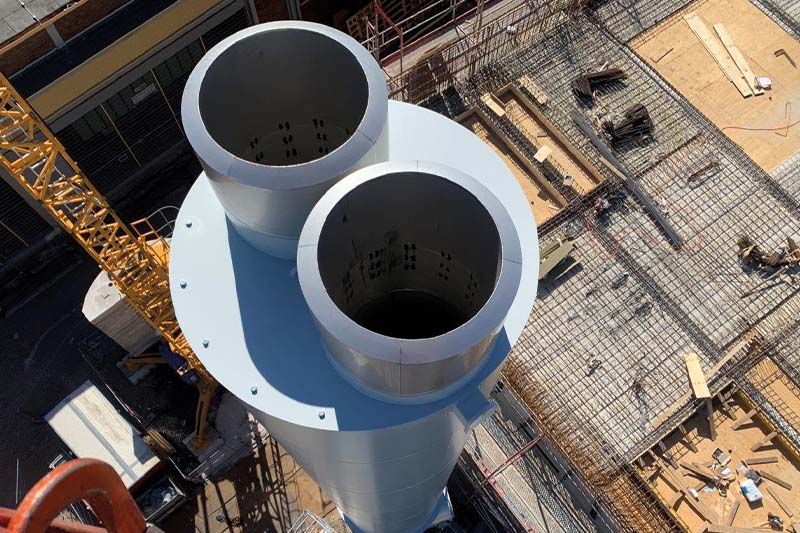

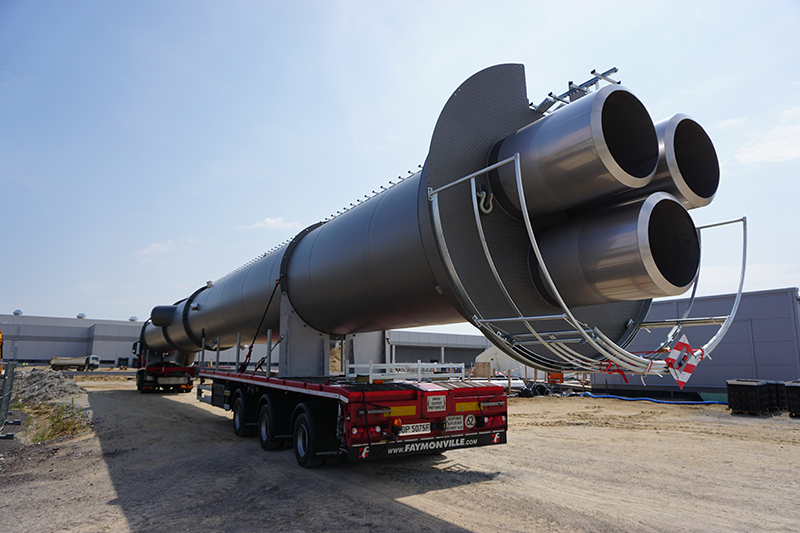

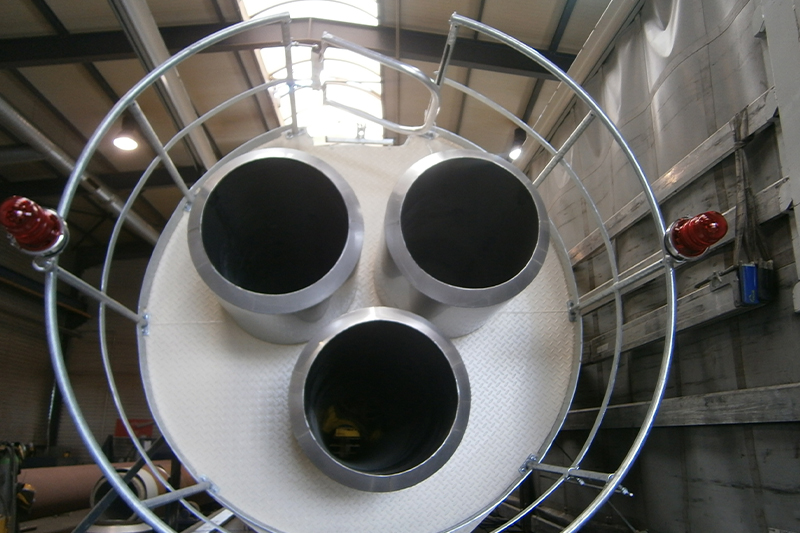

Slobodnostojeći čelični dimnjak sa statički nosećom spoljnom cevi i više (X) unutrašnjih cevi

Identično dizajnu FSA, "X" predstavlja broj različitih unutrašnjih cevi koje su obuhvaćene nosivom spoljnom cevi.


Ova varijanta čeličnog dimnjaka značajno je porasla u poslednjih nekoliko godina zbog sve većeg broja energetskih centara sa različitim toplotnim generatorima. Zasebno oslonjene unutrašnje cevi mogu se nezavisno koristiti i pojedinačno projektovati za svaki generator dimnog gasa.


I ovde su dostižne visine od 80 m i više, kao i temperature koje premašuju 1000°C.


Opis proizvoda

Karakteristike

  • Idealno rešenje za čelične dimnjake i izduvne sisteme u opsegu snage bez potrebe za vezom sa zgradom pri korišćenju više toplotnih generatora.
  • Statički nosiva spoljna cev omogućava visoke konstrukcije.
  • Više izoliranih unutrašnjih kanala za odvod dimnog gasa bez ekspanzije.

Primene

  • Gasni/uljni kotlovi
  • Biomasa
  • Hemijski izduvni vazduh
  • Gasne turbine
  • Proizvodnja čelika
  • Kogeneracijska postrojenja (KGE)
  • Agregati za nužno napajanje
  • Posebni sistemi sagorevanja

Tehnički podaci

SerijaFSA-X
Statički sistemSidro košara ili veza sa zgradom
Nosivi elementSpoljna cev obložena čelikom
KonstrukcijaVišeslojna

Unutrašnja cev

Zavisno od sastava dimnog gasa i temperature
AISI 304 (1.4301), AISI 316 (1.4404/1.4571), 1.4828, 1.4539, S235JRG, S355

Izolacija unutrašnje cevi

Kamena vuna A1 (kao žičana mrežasta prostirka), Mineralna vuna A2 (kao aluminijumom obložena trakasta prostirka)
VentilacijaPrstenasti razmak između izolacije i nosive cevi
Spoljna cevS235JRG / S355 / AISI 304 (1.4301)
Broj unutrašnjih cevi≥ 2 (višekanalski)
Površinska obradaLakirana, pocinkovani čelik, polirani nerđajući čelik, peskirani nerđajući čelik (obloga)
Priključni sistemiOpciono
