  3. Kanal dimnih gasova

Kanal dimnih gasova / komponente

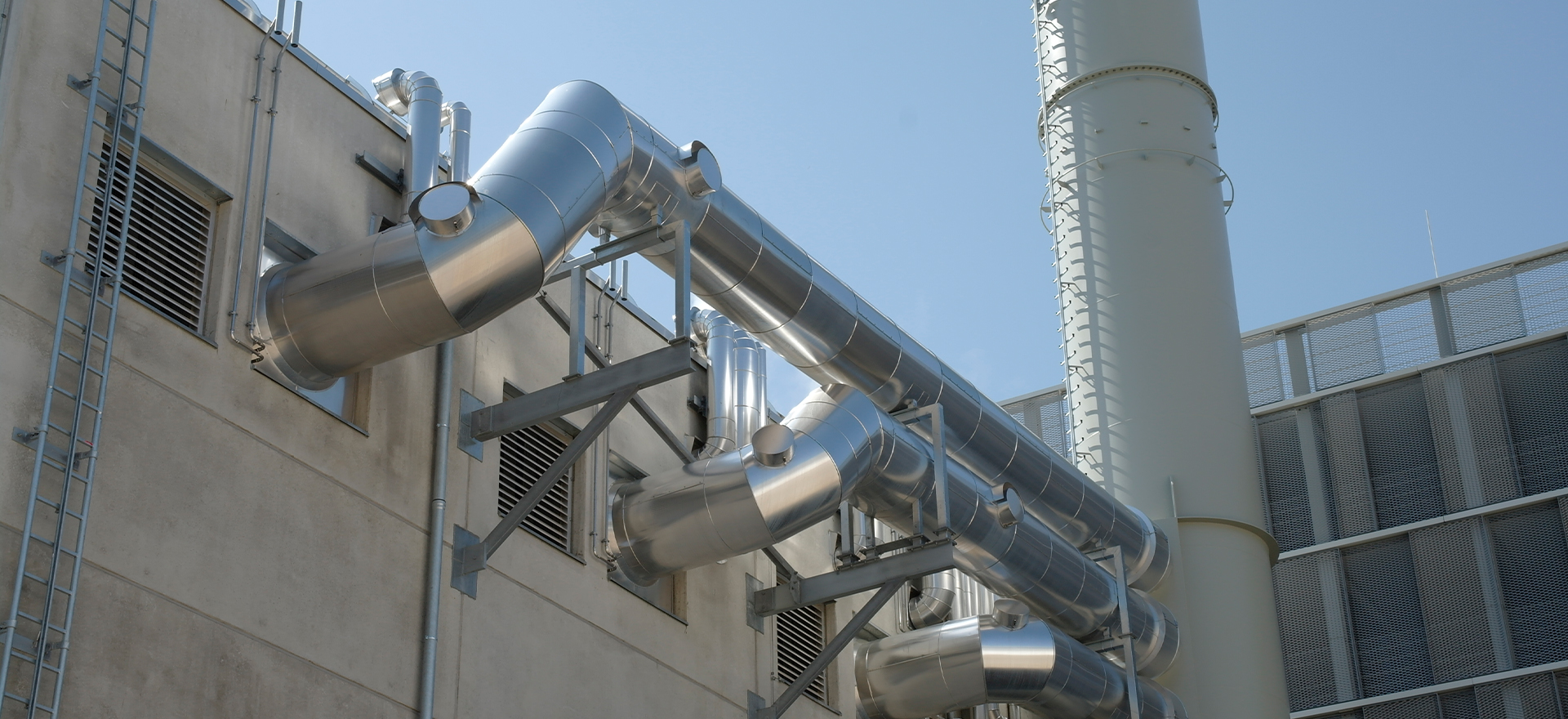

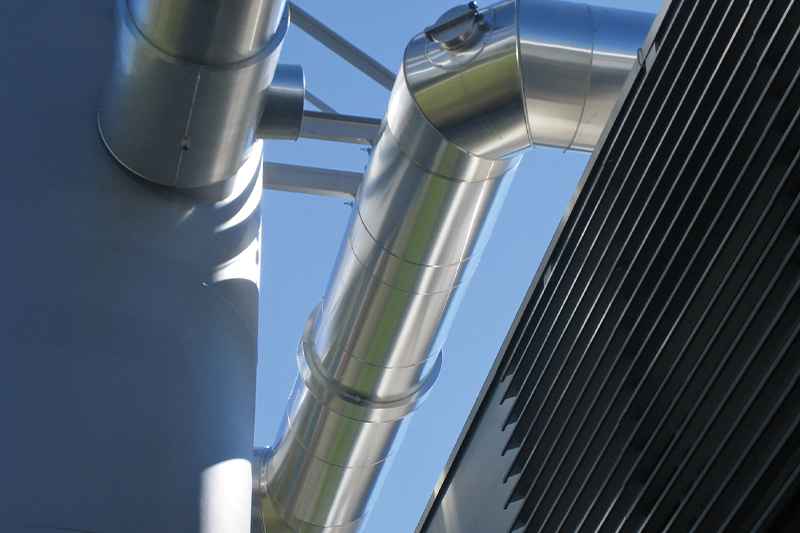

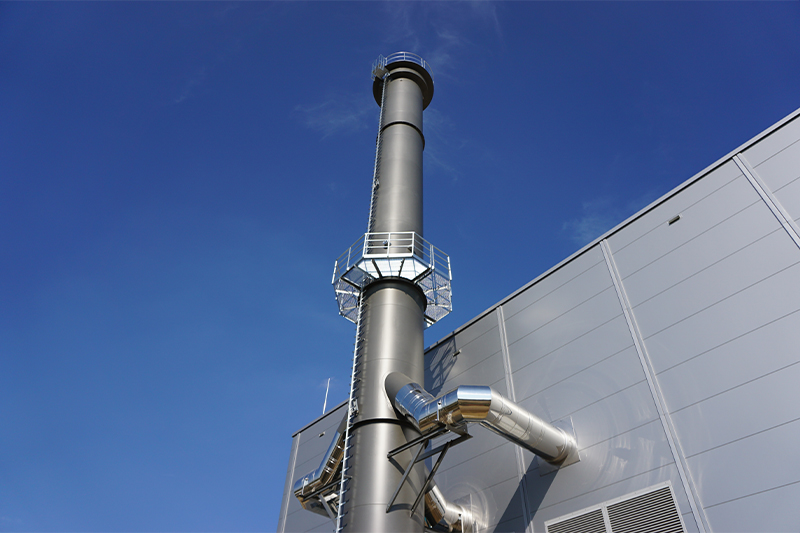

Kanali dimnih gasova služe kao robusno i sigurno rešenje za spajanje između izlaza kotla/motora i ulaza dimnjaka, i obično zahtevaju detaljno planiranje u koordinaciji s rukovodstvom gradnje, kao i merenja na licu mesta.



U zavisnosti od primene i zahteva kupca, projektuju se kao modularan elementni sistem ili potpuno zavareni/prirubnično spojeni.

Oba rešenja nude posebne prednosti:

ZavarenoElementna konstrukcija
Potpuno nepropusno za gas (H0)Brza montaža putem utičnog spoja
Potrebno je malo tačaka pričvršćivanjaDvozidno uključujući izolaciju i oblogu
Mogući visoki pritisci > 10.000 PaNisu potrebni kompenzatori
Izrada po meriBrza isporuka zahvaljujući standardnim komponentama
Dimenzije do Ø 2500 mmDimenzije do Ø 1200 mm

Planiranjem kompenzatora, zapečnih klapni za dimne gasove i nosača čelične konstrukcije bave se naši iskusni projekt menadžeri, koji su posebno obučeni u ovoj oblasti.

U okviru našeg "All-in-One paketa", sa zadovoljstvom preuzimamo i brigu o izradi, transportu do gradilišta i ugradnji na licu mesta.

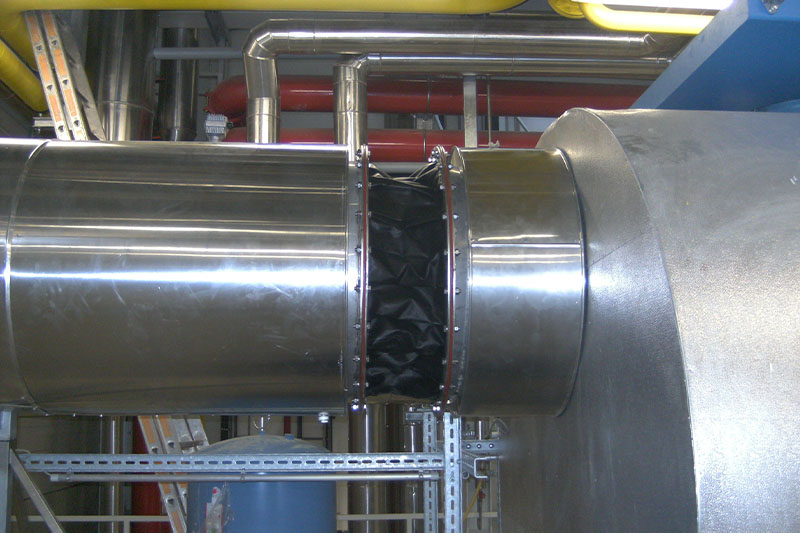

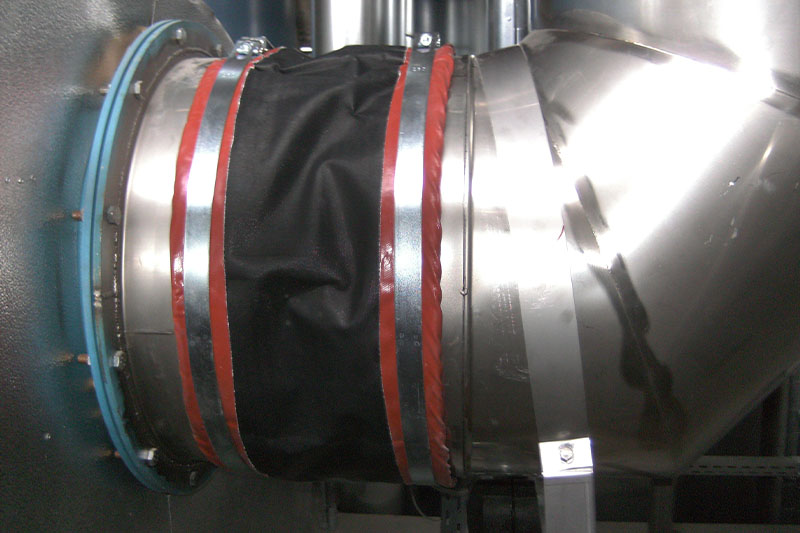

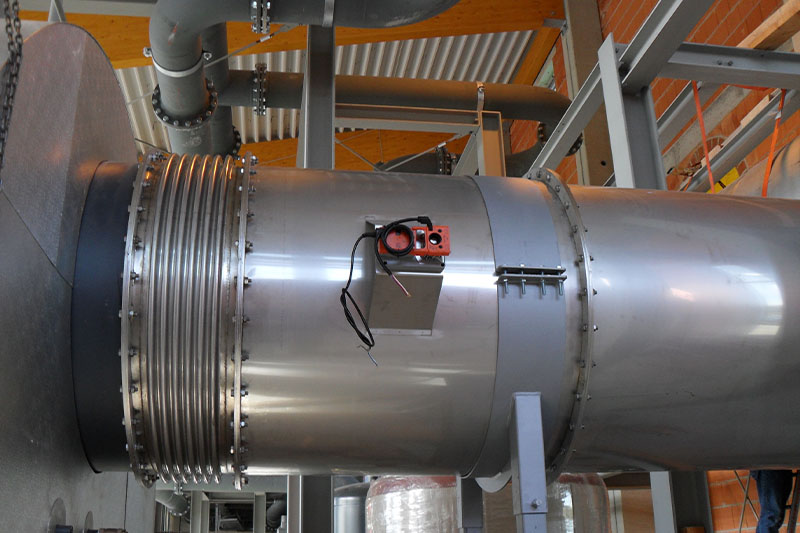

Kompenzatori

Kompenzatori su ključna komponenta kanala dimnih gasova, posebno pri visokim temperaturama. Koriste se za kompenzaciju promena dužine uzrokovanih temperaturnim fluktuacijama. Pored toga, sposobni su da apsorbuju vibracije kotlova, motora itd.


Apsorpcija vibracija odvija se aksijalno i bočno, u zavisnosti od situacije ugradnje ili vođenja cevi. Tačna apsorpcija određuje se tokom procesa projektovanja cevovoda i definisana je različitim fiksnim tačkama i skretanjima.


Projektovanje se uglavnom prilagođava na osnovu sledećih kriterijuma:


  • Odnos ugradnje
  • Medium
  • Temperatura
  • Uslovi pritiska
  • Naprezanje od kretanja
  • Nakupljanje vlage


Kompenzatori se projektuju na različite načine:

  • Od tkanine za prirubnično spajanje / zatezanje
  • Od nerđajućeg čelika za zavarivanje / prirubnično spajanje

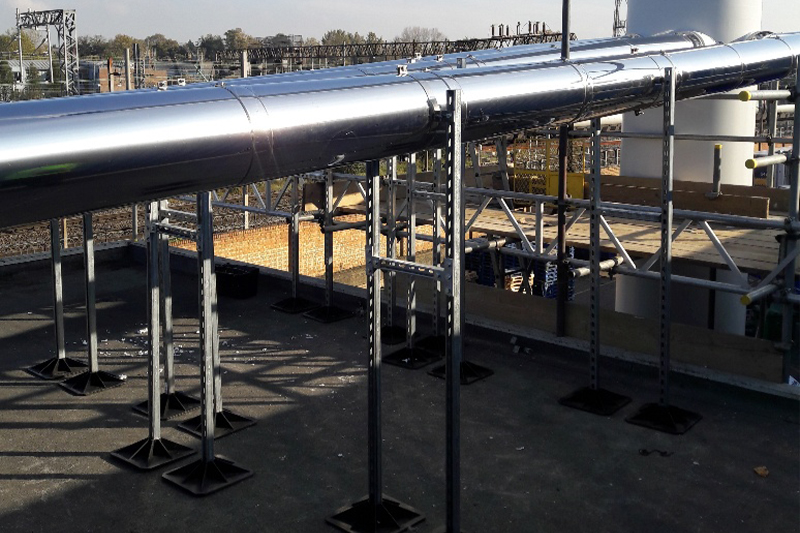

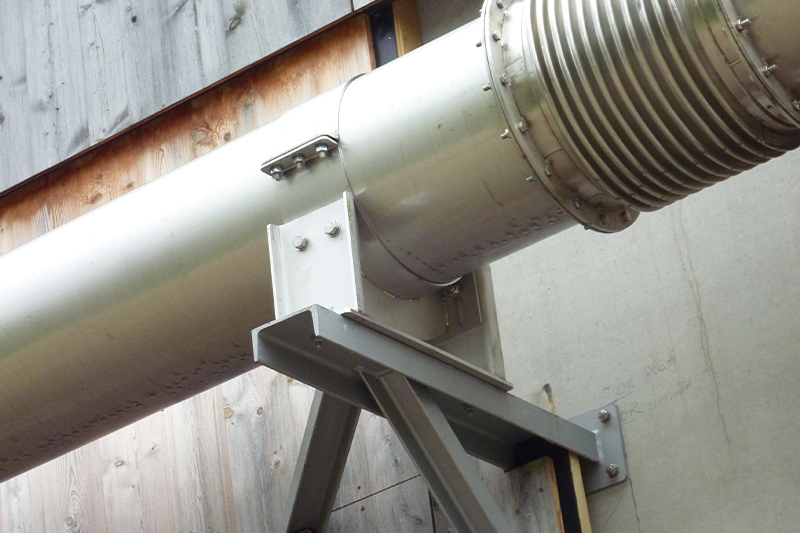

Konzole

Konzole se koriste za pričvršćivanje kanala dimnih gasova kao tačke širenja i fiksne tačke.


Konzole se projektuju na osnovu merenja ili prema nacrtu kanala dimnih gasova i konkretnoj situaciji na gradilištu.

Važno je uzeti u obzir uslove specifične za lokaciju, jer zavarene cevi mogu da generišu velike sile usled termičkog širenja.

Fiksne tačke se koriste za pričvršćivanje cevi na skretanjima ili duž dugih dionica. Ovde se obično postavlja kompenzator kako bi apsorbovao širenje. Sile nastale širenjem na fiksnim tačkama prenose se sa konzole na objekat ili čeličnu konstrukciju.

Tačke širenja se koriste za vođenje ili stabilizaciju cevi u smeru širenja i mogu biti izvedene kao poluljuske ili klatna.

Za oba tipa pričvršćivanja, neophodno je osigurati da se ni buka koja se prenosi kroz strukturu ni temperatura ne mogu prenositi. Da bi se to postiglo, potrebne su temperaturno otporne umetne trake u školjkama za pričvršćivanje, kao i odspajanje na priključnim tačkama prema čeličnoj konstrukciji ili objektu.

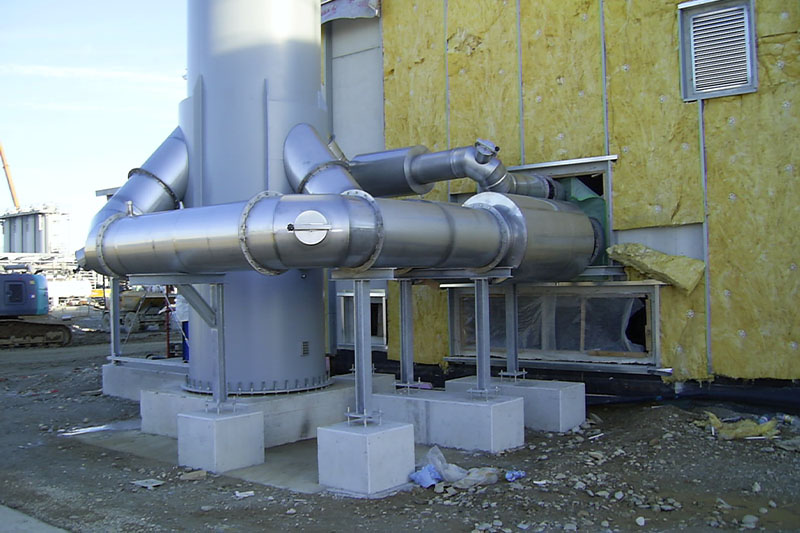

Čelična konstrukcija

Čelična konstrukcija je obično potrebna kada uslovi u zgradi ne mogu da podnesu opterećenja silama ili težinom.


Često su potrebne velike visine ugradnje za priključne cevi kako bi se putanje u energetskim centrima učinile upotrebljivim. U tom slučaju, ekspanzija, težina i vođenje cevi se uzimaju u obzir pri projektovanju i statičkim proračunima kako bi se stvorila prilagođena čelična konstrukcija.

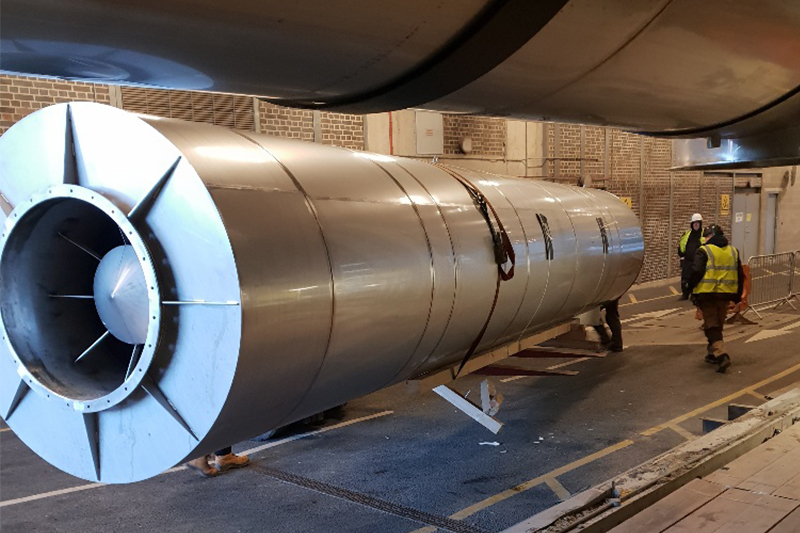

Prigušivač zvuka izduvnih gasova

Jeremias već godinama razvija akustična rešenja za dimnjake i kanale za dimne gasove, efikasno smanjujući takve bučne smetnje.


Naši prigušivači zvuka izduvnih gasova osiguravaju dugotrajnu zvučnu izolaciju zahvaljujući upotrebi materijala najvišeg kvaliteta, a naša vlastita ispitna klupa za prigušivače ističe naše izuzetno posvećenje kvalitetu.

Za industrijski sektor, proizvodimo apsorpcione prigušivače prilagođene individualnim zahtevima, kombinovane prigušivače izduvnih gasova (koji se sastoje od rezonantnih i apsorpcionih komora), zavesne prigušivače i jezgre za zvučnu izolaciju. Odabir odgovarajućeg prigušivača zasniva se na prirodi odgovarajućeg izvora zvuka, kao što su kotao, ventilator, KTE jedinica, generator rezervnog napajanja ili gasna turbina.

Više informacija o Jeremias prigušivačima zvuka izduvnih gasova možete pronaći ovde.

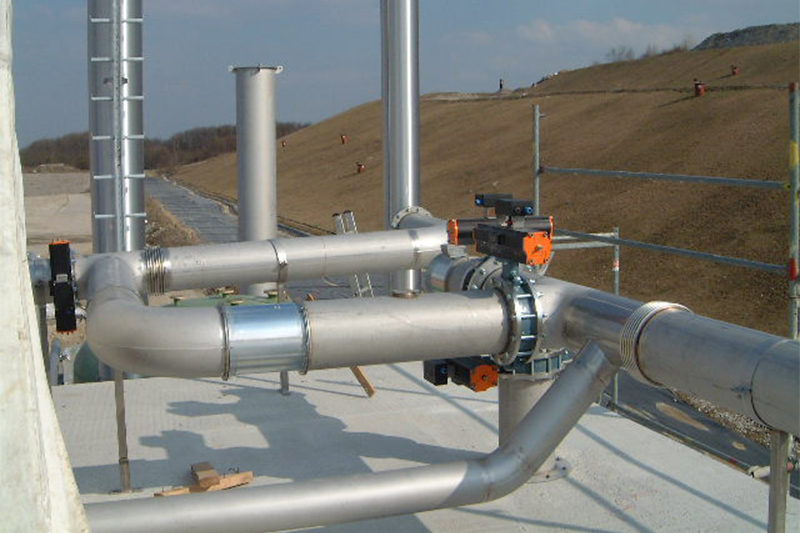

Zaporne klapne za dimne gasove

Prigušivači dimnih gasova se tipično koriste u kombinaciji sa jedinicama za kombinovanu proizvodnju toplote i električne energije (KTE), motorima sa nadpritiskom / sistemima rezervnog napajanja, ili u tehnologiji izduvnih gasova.


Oni ili potpuno zaptivaju kanal za dimne gasove kako bi usporili hlađenje kada je kotao isključen (prigušivači za uštedu energije) ili se koriste za regulisanje slobodnog poprečnog preseka u putu izduvnih gasova i za zatvaranje čitavih sekcija cevi, npr. u bypass rešenjima (prigušivači protoka).

Više informacija o Jeremias prigušivačima dimnih gasova možete pronaći ovde.
