Reference čeličnih dimnjaka

Proširenje: U prvom projektu je već instalirano 10 FSA. Sada, nešto vremena kasnije, sledilo je još 5 FSA u gotovo identičnoj konstrukciji.

Oba FSA sa oblogom od nerđajućeg čelika

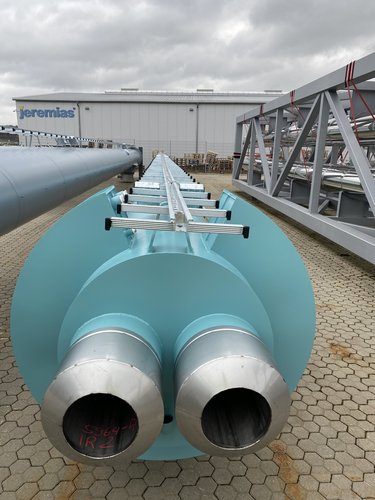

FSA-2 su bili povezani sa dva kotla sa dvostrukim plamenim cevima (rezervni kotlovi). Pošto oba gorionika rade paralelno, za svaki je instalisan po jedan odvodni dimnjak.

Kapacitet sagorevanja po kotlu: 31.120 kW
Temperatura dimnih gasova prema Ekonomajzeru: 100°C
Suvi zapreminski protok: 30.344 Nm³/h

Specifikacija: Održavati nivo provodljivosti zvuka od 91 dB

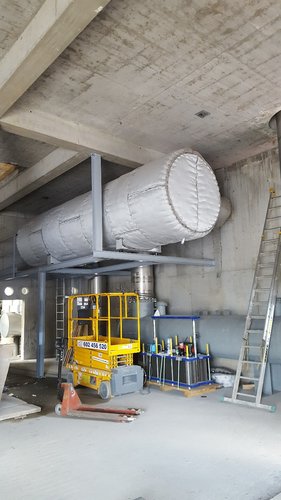

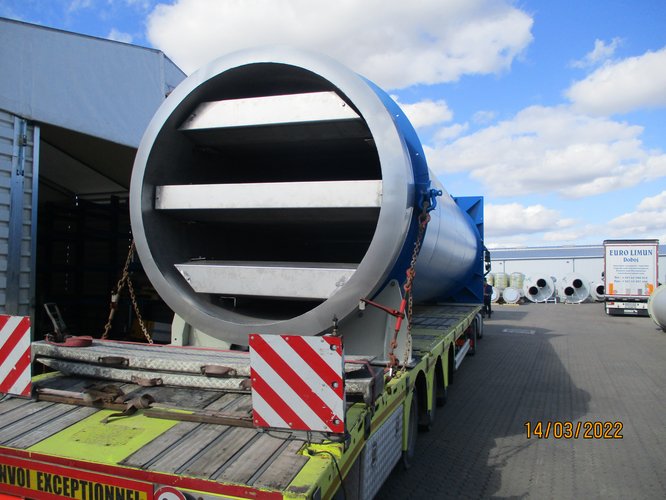

Rešenje: Izrada po meri: Jedan primarni prigušivač (rezonantni prigušivač) za svaki horizontalni priključni vod i jedan sekundarni prigušivač (apsorpcioni pregradni set koji se sastoji od 2 pregrade) za svaku od vertikalno postavljenih unutrašnjih cevi

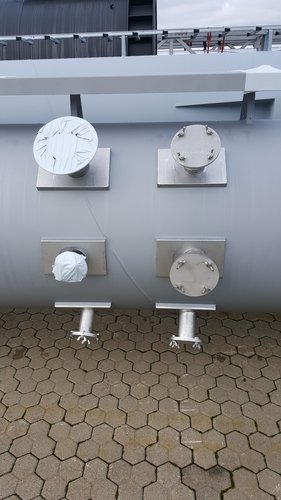

Obe unutrašnje cevi opremljene sa 6 mernih mlaznica --> veoma složeno. Pristup putem merne platforme sa radnom širinom od 1250 mm

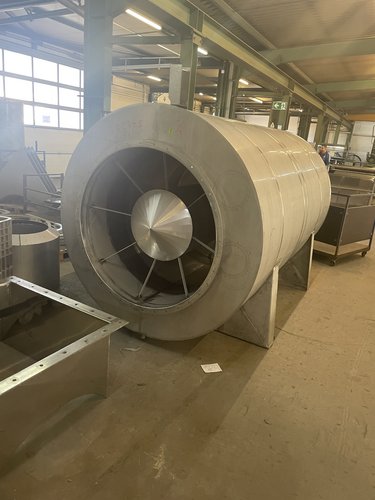

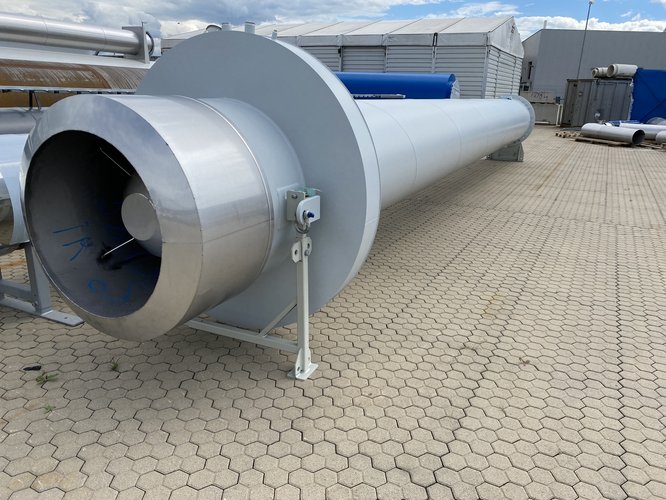

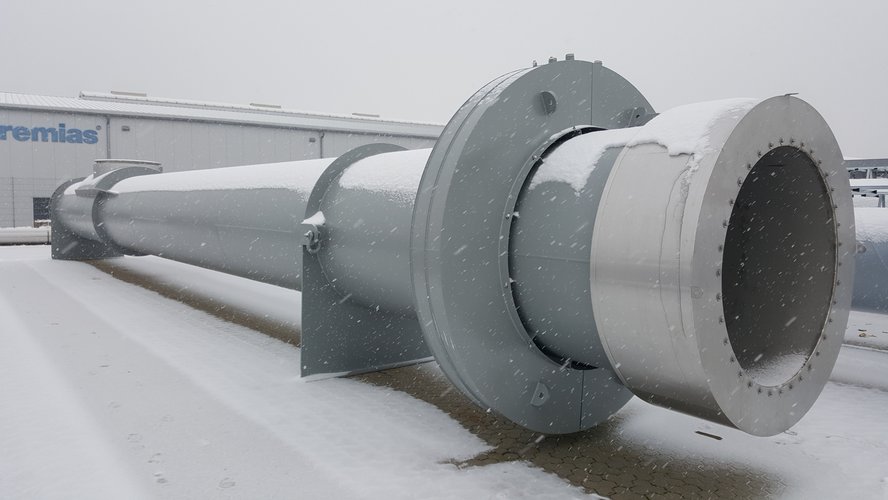

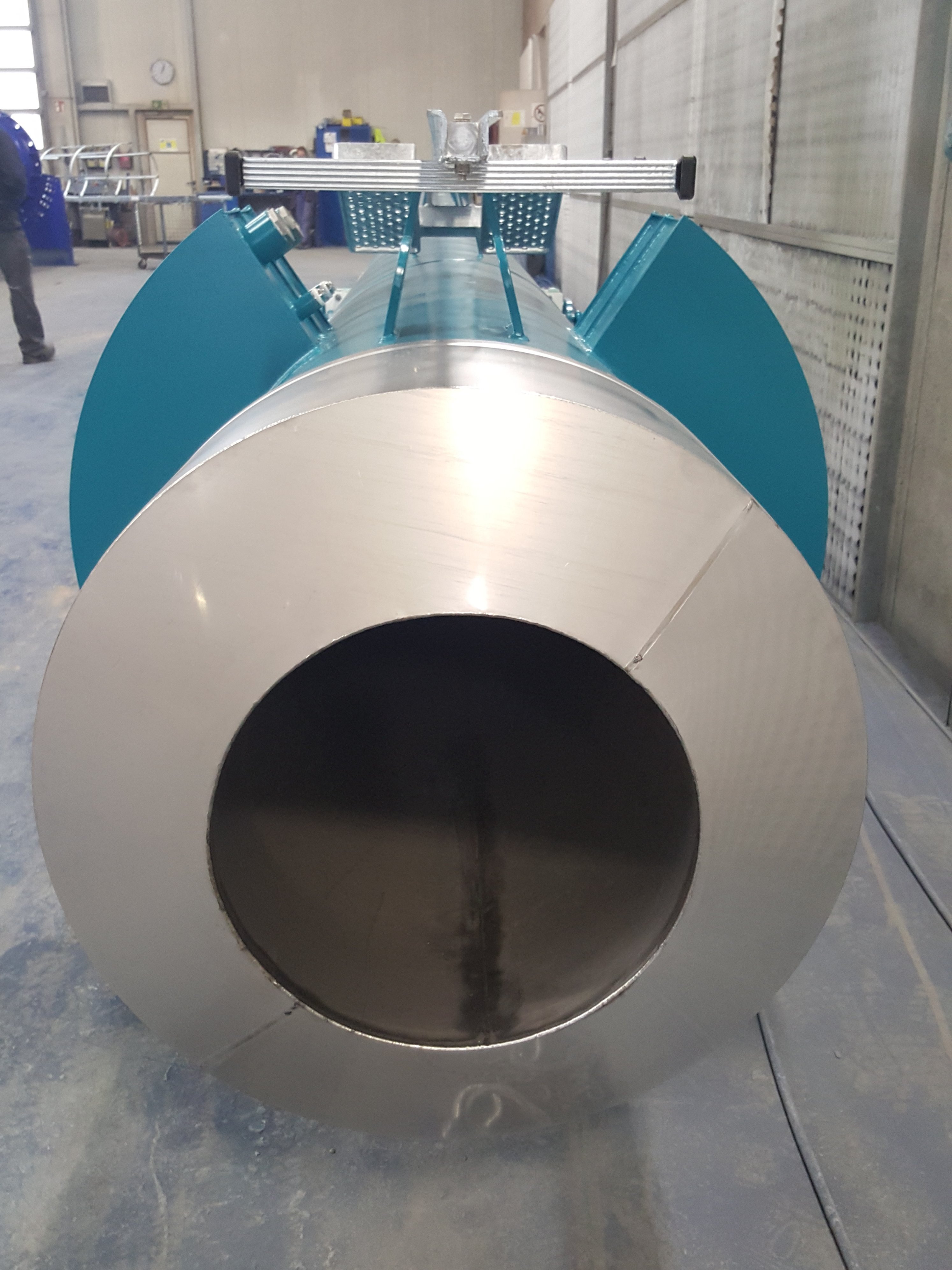

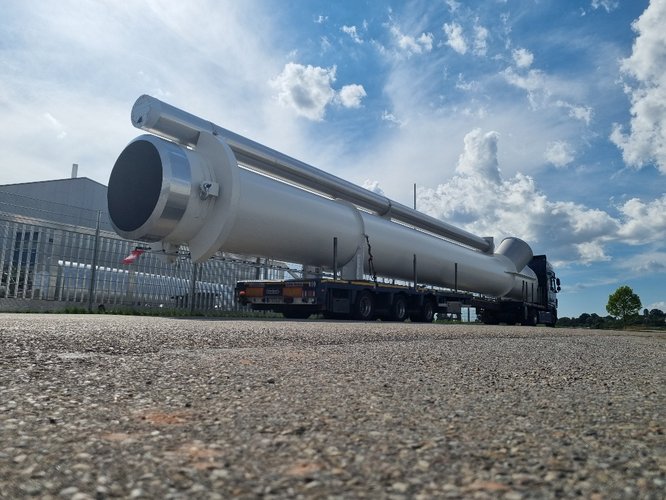

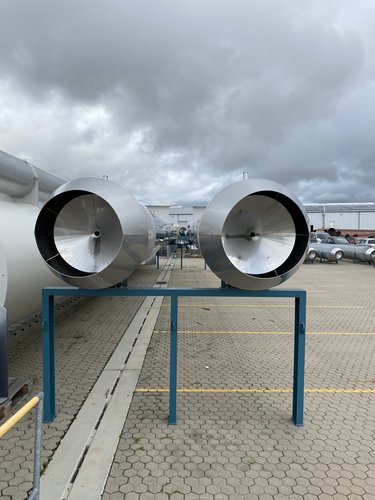

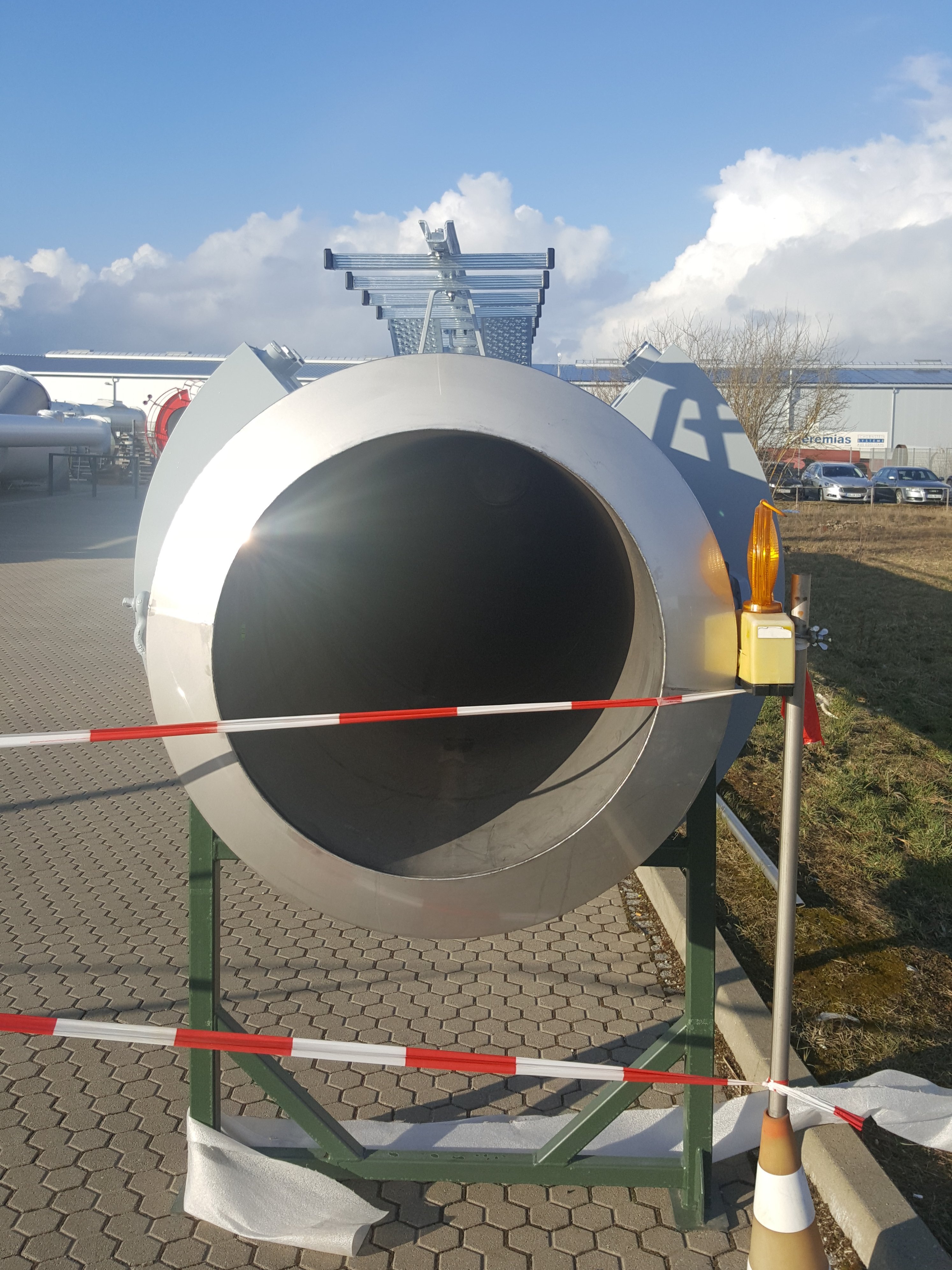

Kombinovani prigušivač KSD sa klasom smanjenja buke do 35 dB.

Specijalni prigušivač AVD za biomasu sa klasom smanjenja buke do 25 dB

Temperatura do 600°C

Maks. opseg pritiska 5000 Pa

Proizvedeno prema američkim standardima

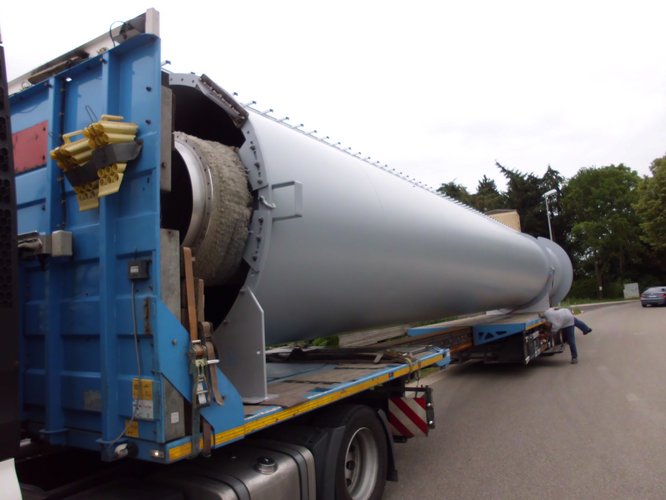

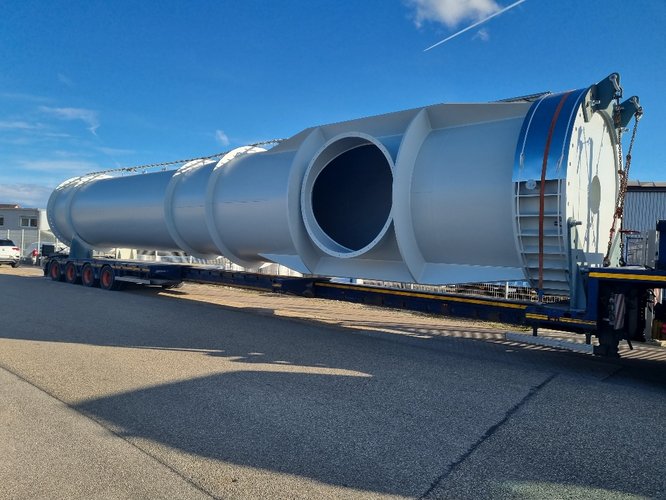

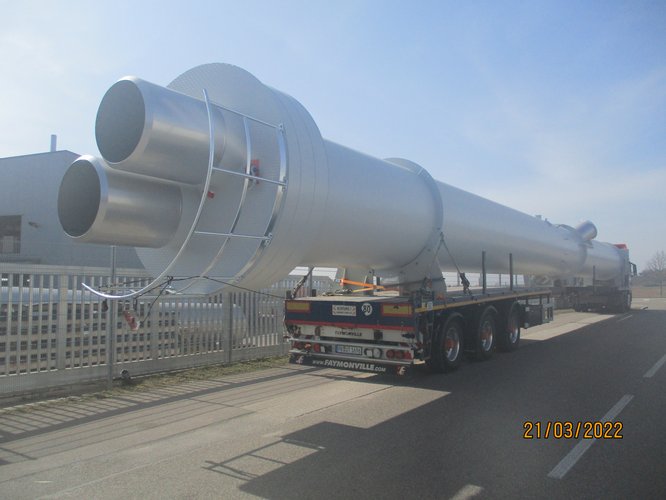

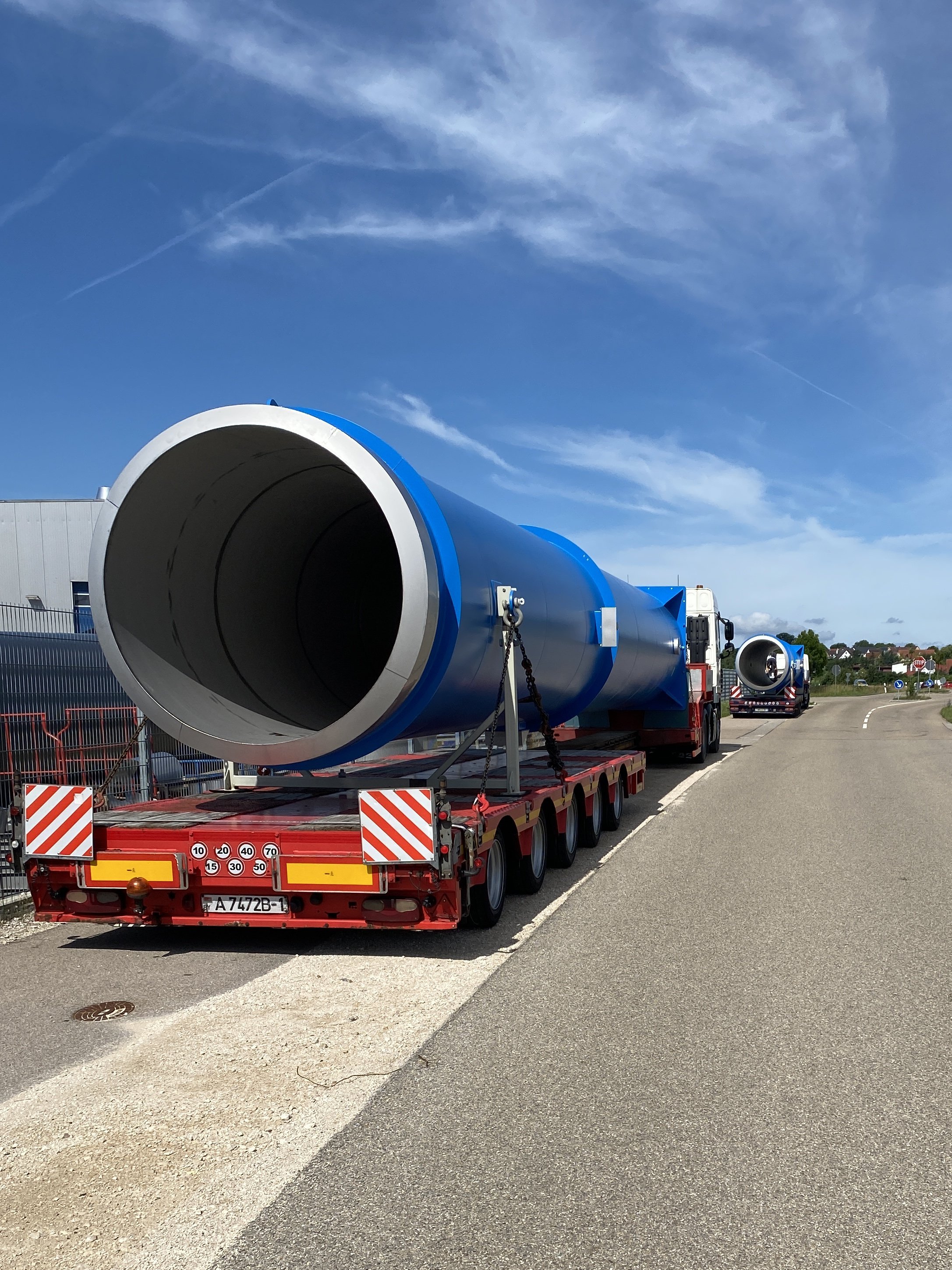

Isporuka moguća u samo 3 dela

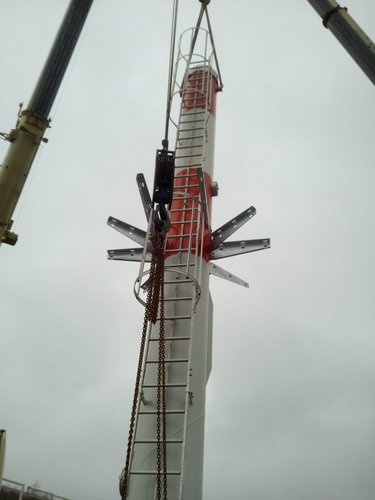

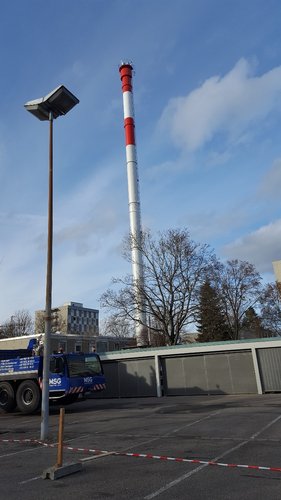

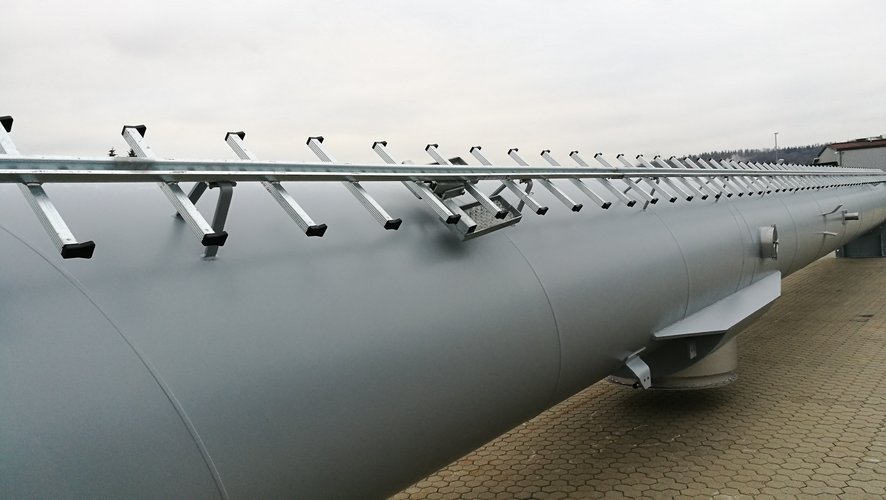

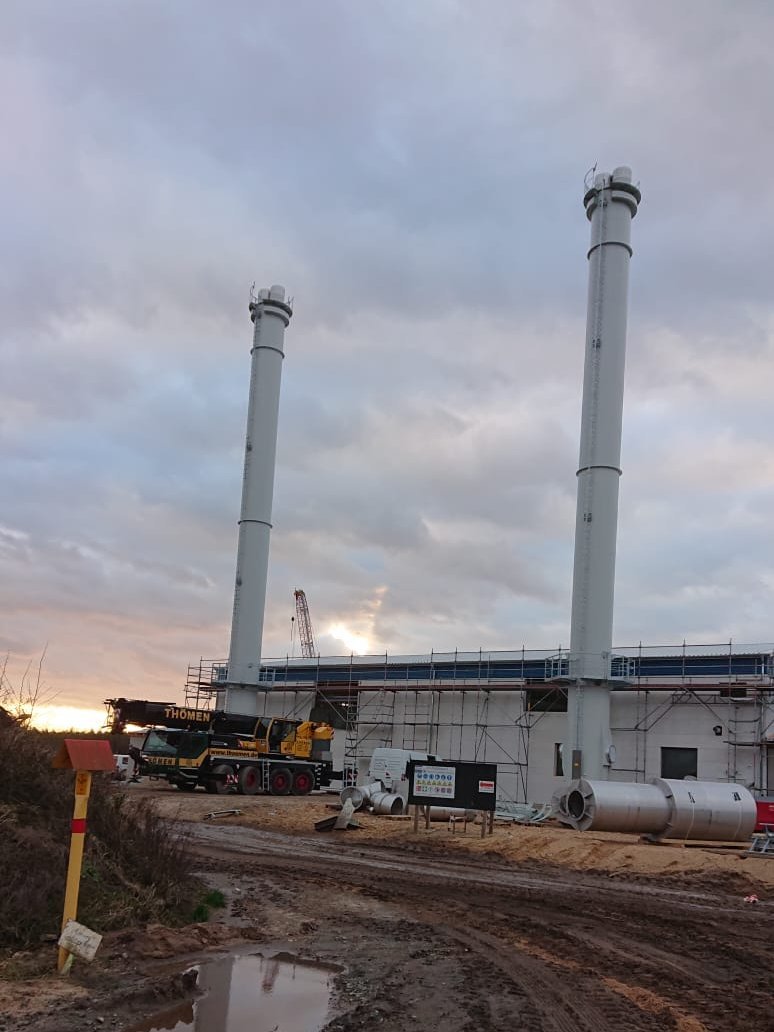

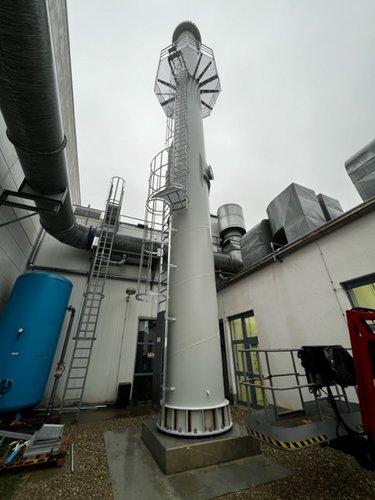

Sa svetlima za upozorenje od prepreka, merdevinama i platformom

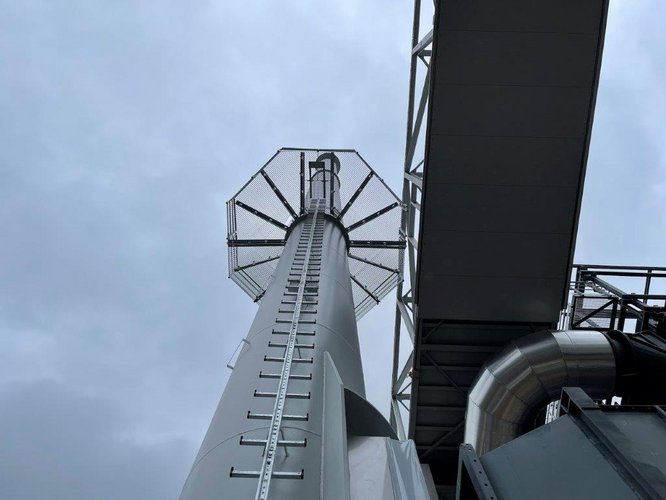

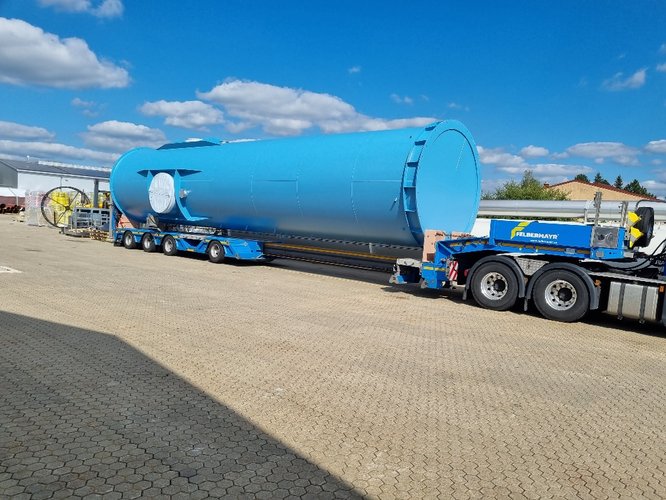

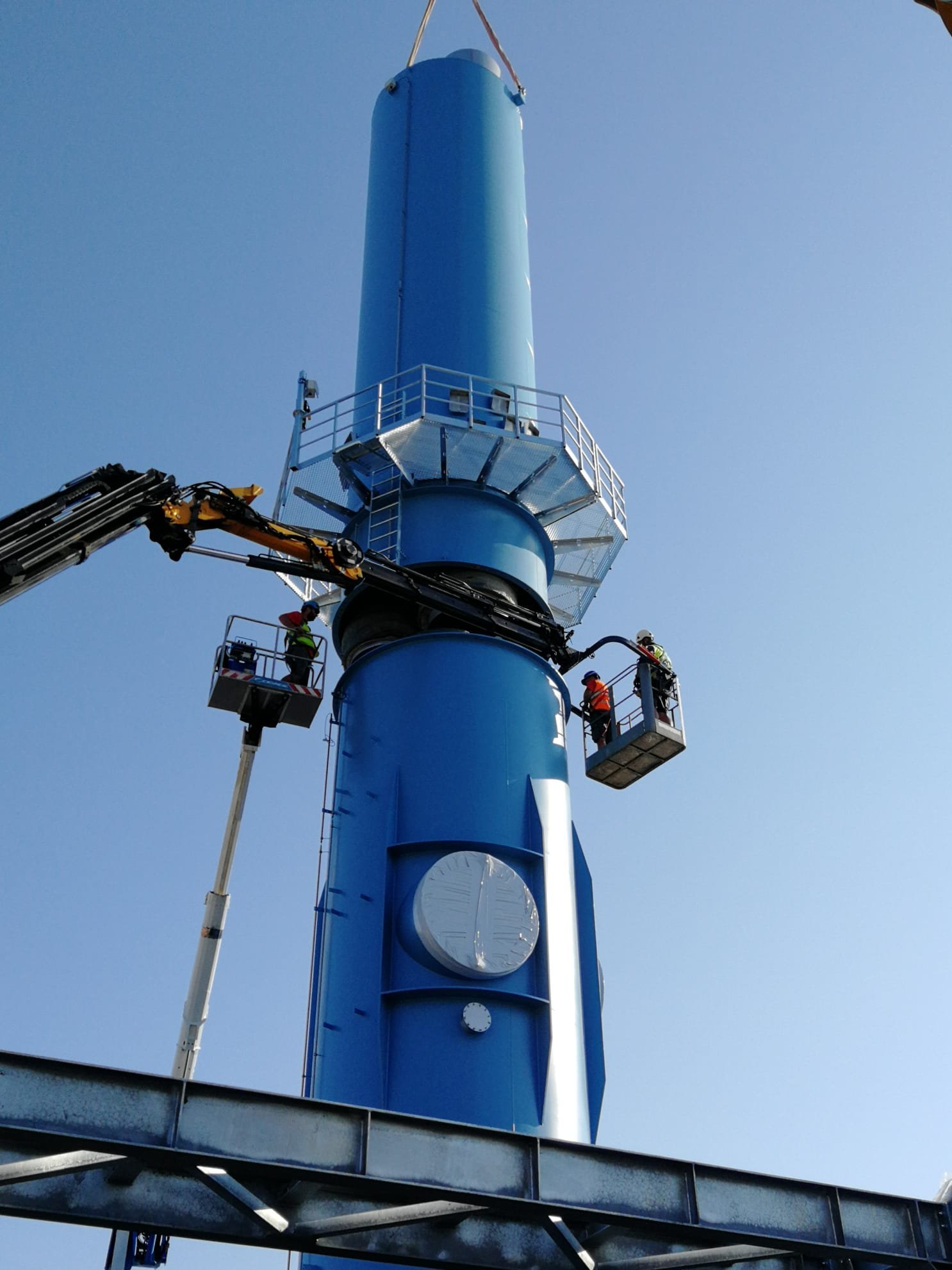

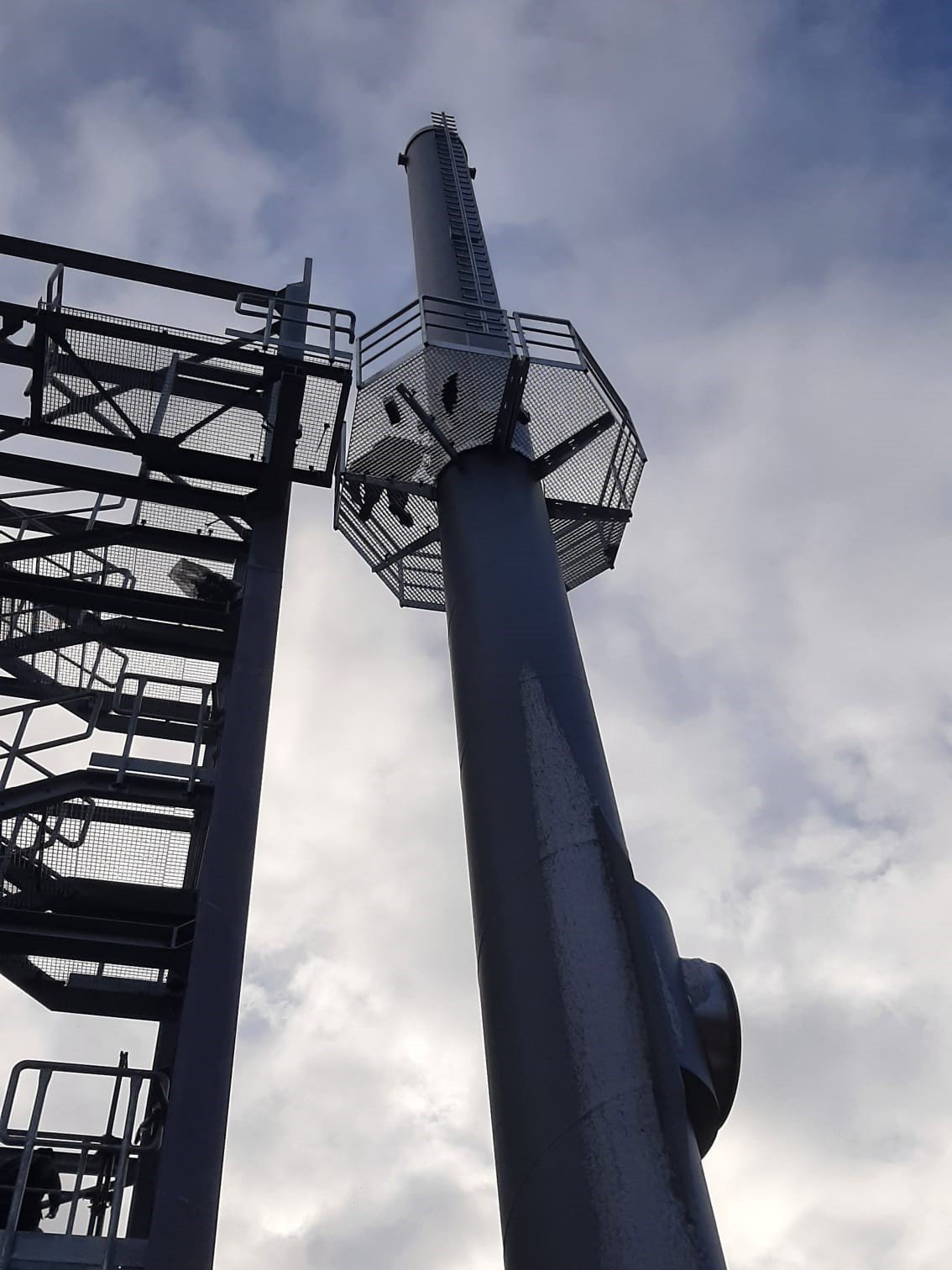

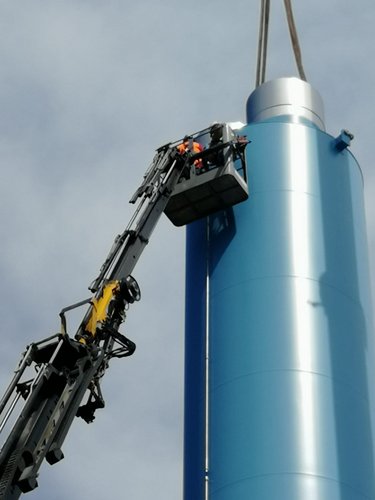

sa platformom za merenje i ispuštanje od 360°, okretnom konzolom i bojom u pastelno plavoj.

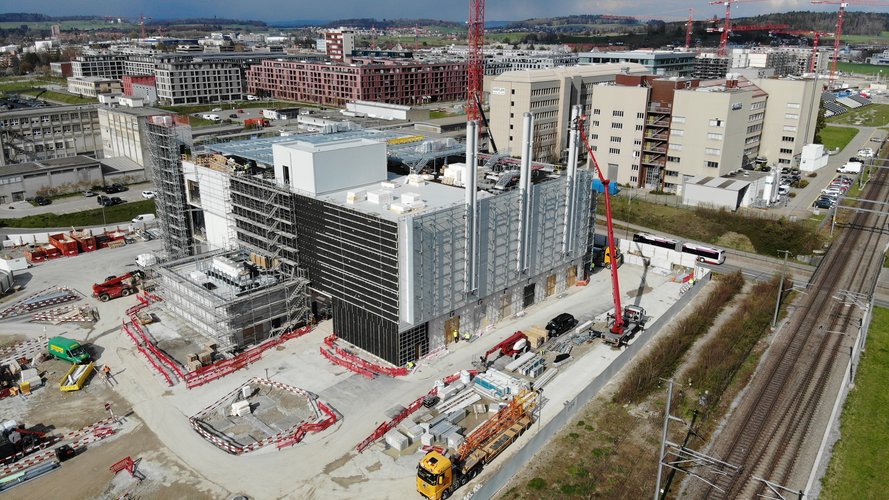

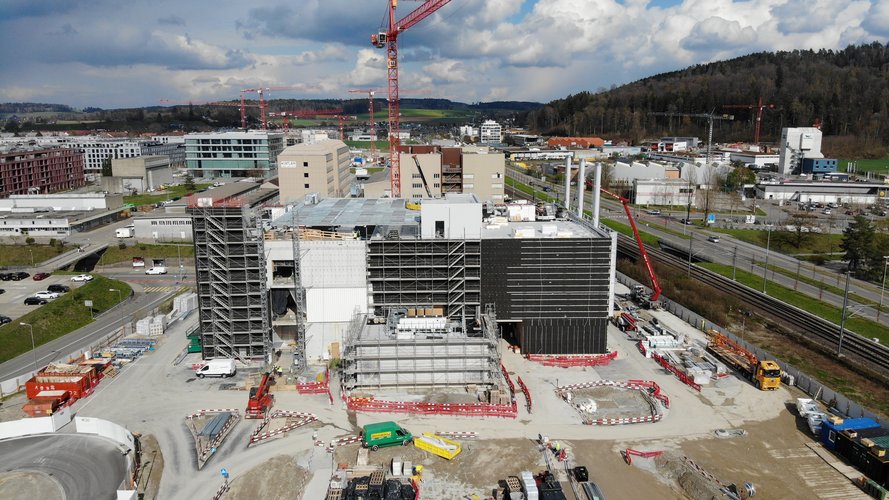

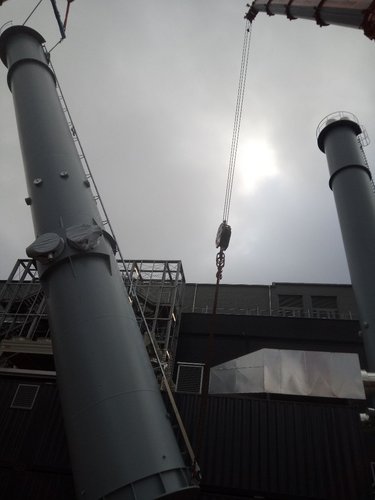

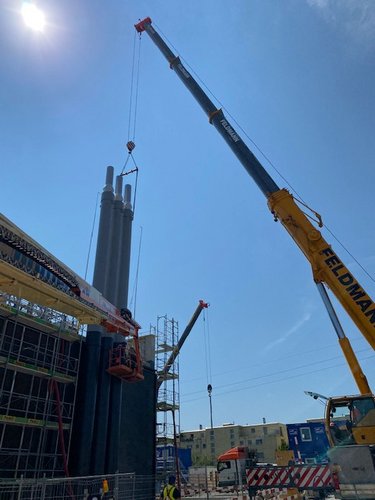

Prva faza izgradnje: Prvih 10 FSA za agregate za nužno napajanje instalirano je ovde. Narudžbina za još 5 FSA usledila je nešto kasnije.

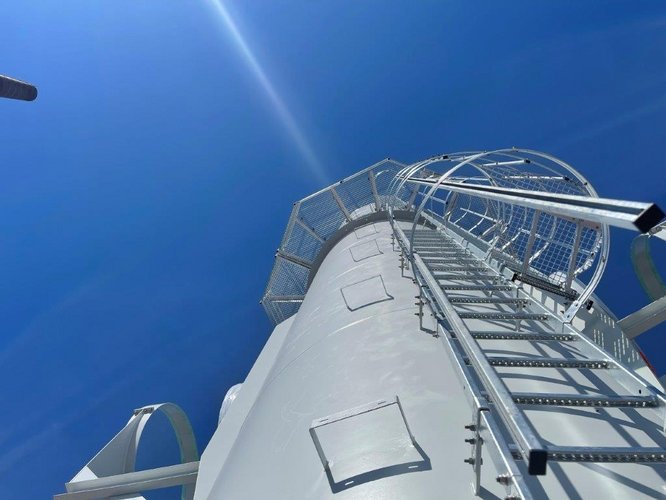

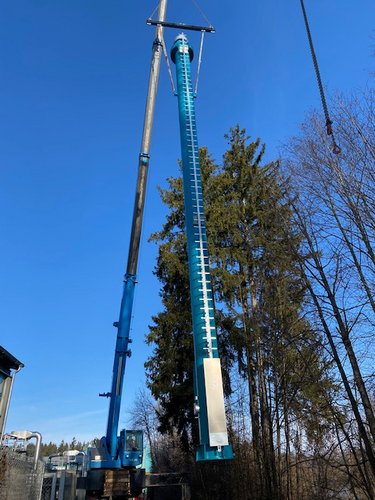

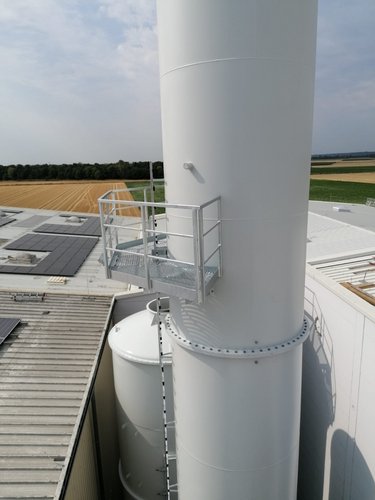

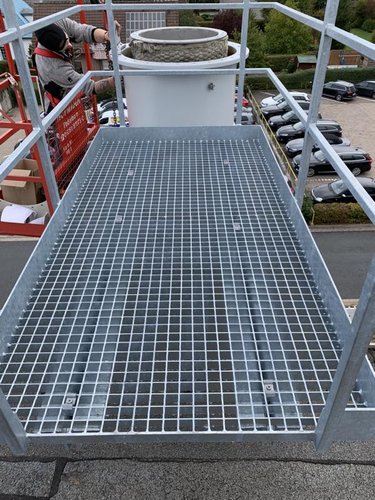

sa platformom za merenje 360° i okretnom konzolnom dizalicom.

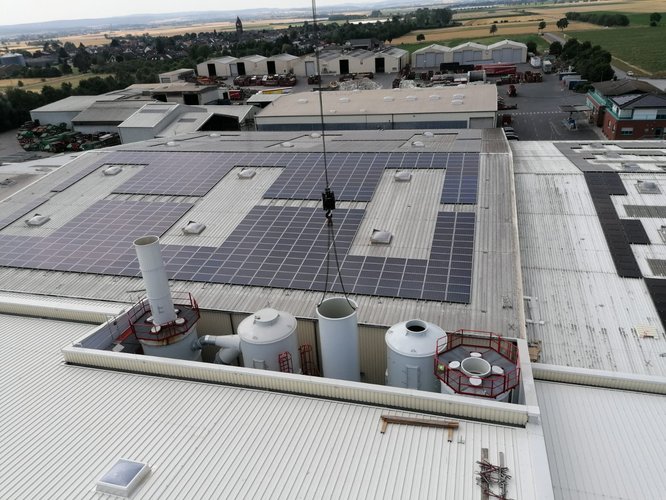

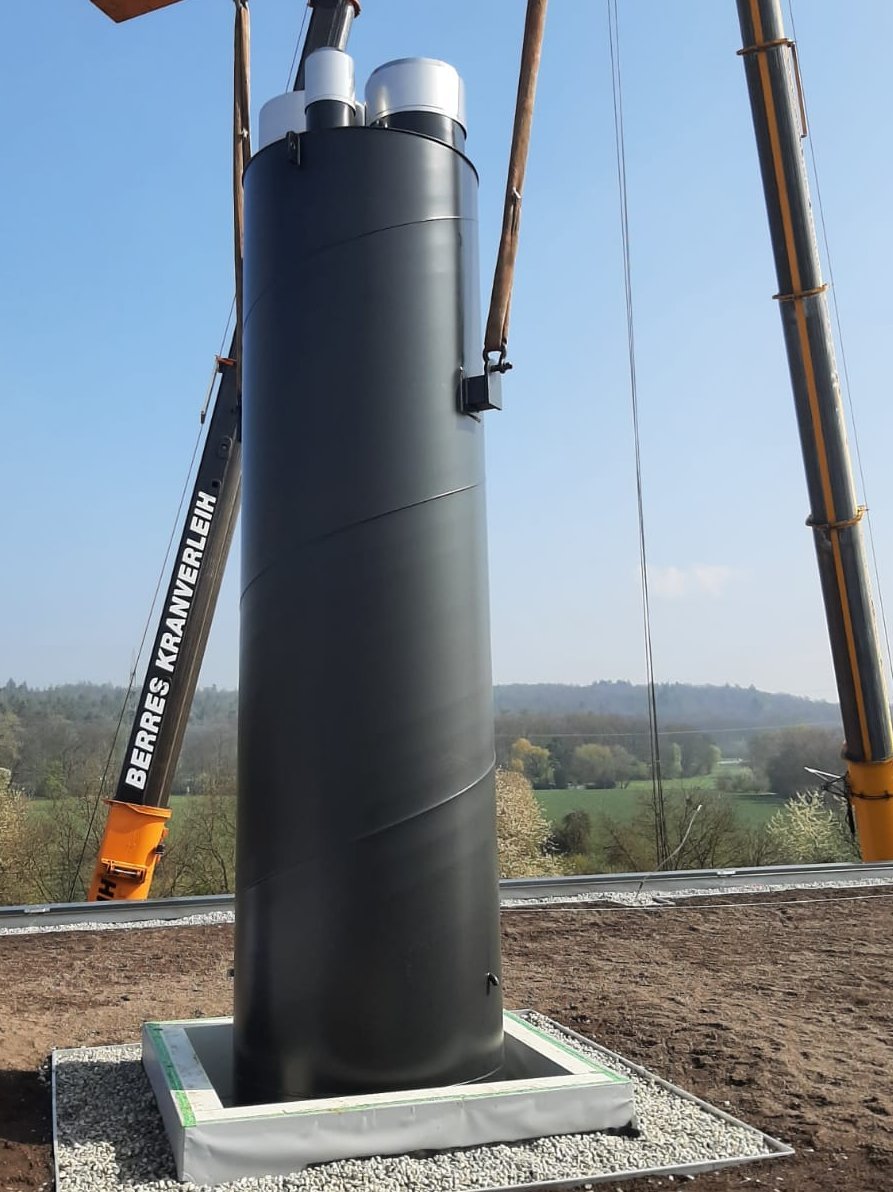

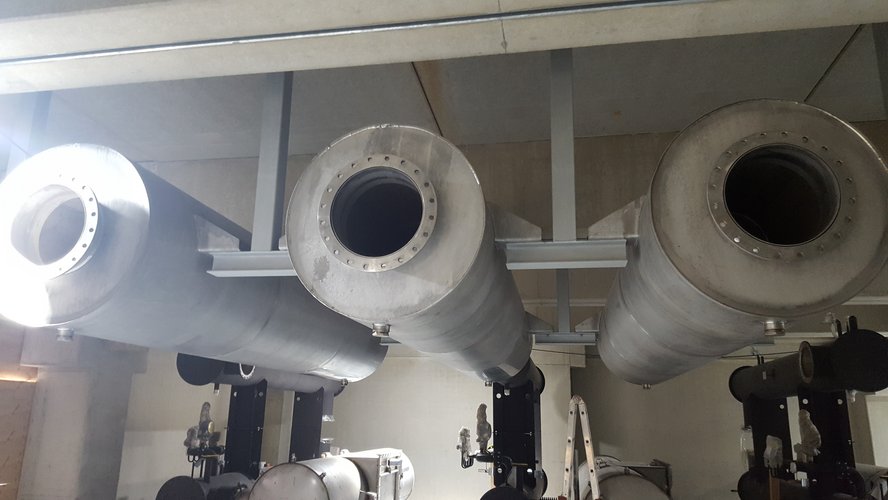

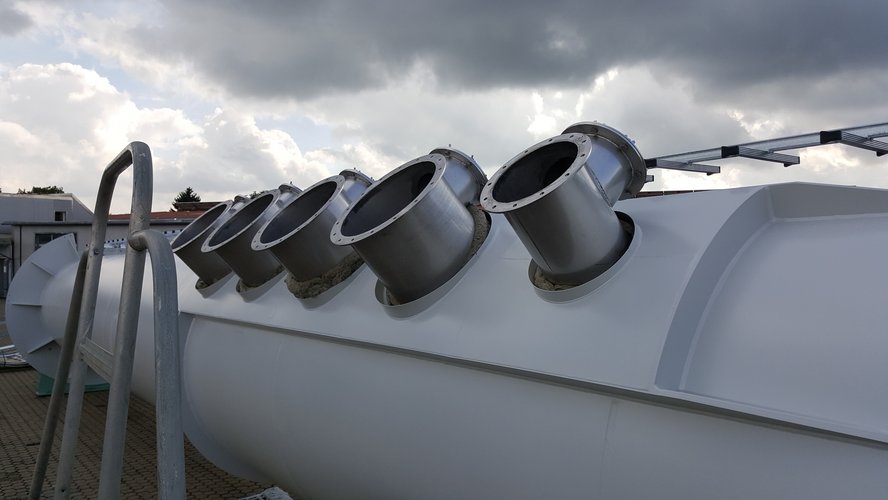

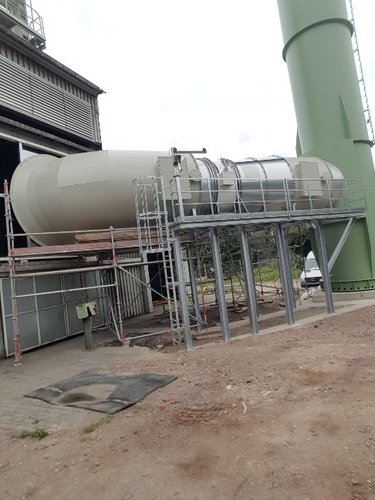

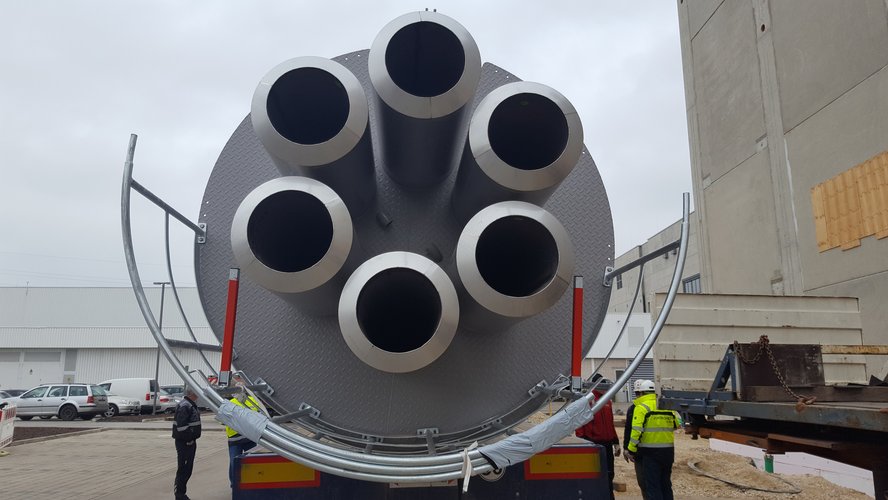

3 kombinovana prigušivača, 3 cevi za dimne gasove i jedan FSA sa 5 unutrašnjih cevi
3 KKE jedinice sa 1,5 MW služe za snabdevanje toplotom novih stakleničkih hala kompanije "Gemüse Scherzer"

Dve unutrašnje cevi koriste se za odvod prašine (temperatura 50°C), unutrašnja cev 3 koristi se za izduvne gasove iz procesa prženja (temperatura oko 750°C), a 4. unutrašnja cev koristi se za izduvne gasove iz procesa hlađenja.

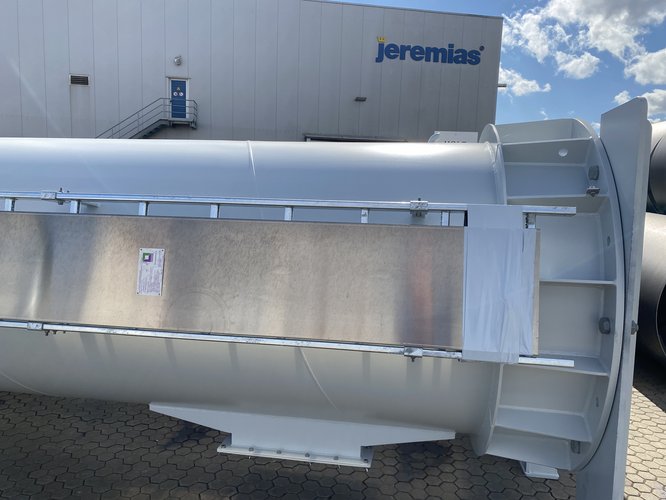

FSA "A" sa 6 panela za zvučnu izolaciju i spojnom cevi
FSA "B" sa prigušivačem vibracija i mernom platformom

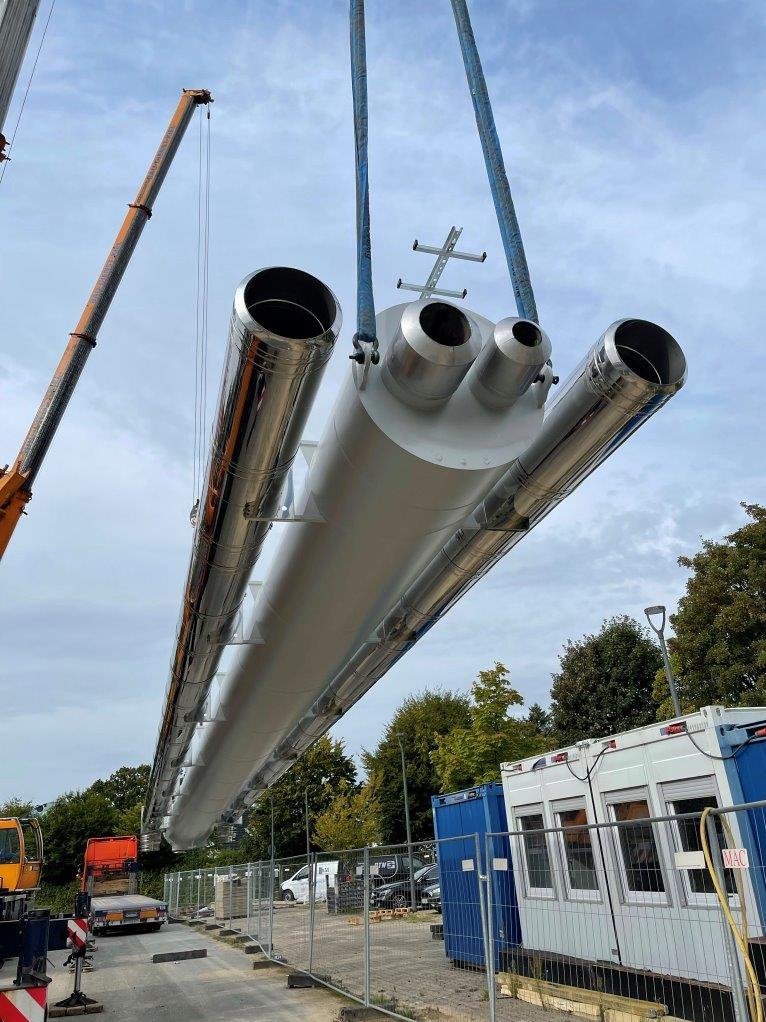

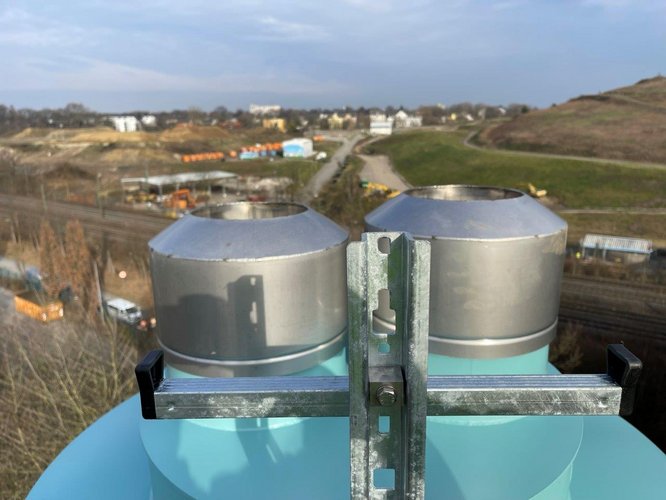

U ovom projektu, dve unutrašnje cevi prečnika 405 mm bile su svaka priključena na Jenbacher KKE jedinicu od 999 kW. Ukupna efikasnost od 92,3% i toplotna snaga od 716 kW govore same za sebe.

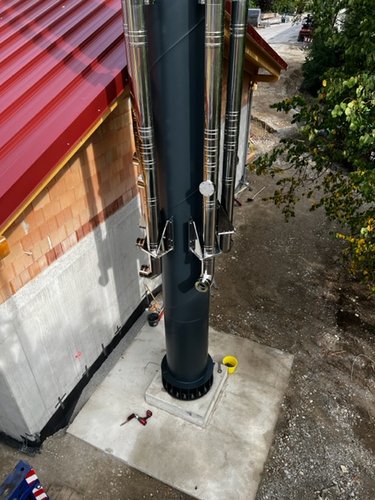

Dodatne četiri unutrašnje cevi (prečnik 304 mm) planirane su za buduće priključenje četiri parna kotla i mogu biti priključene u bilo kom trenutku.

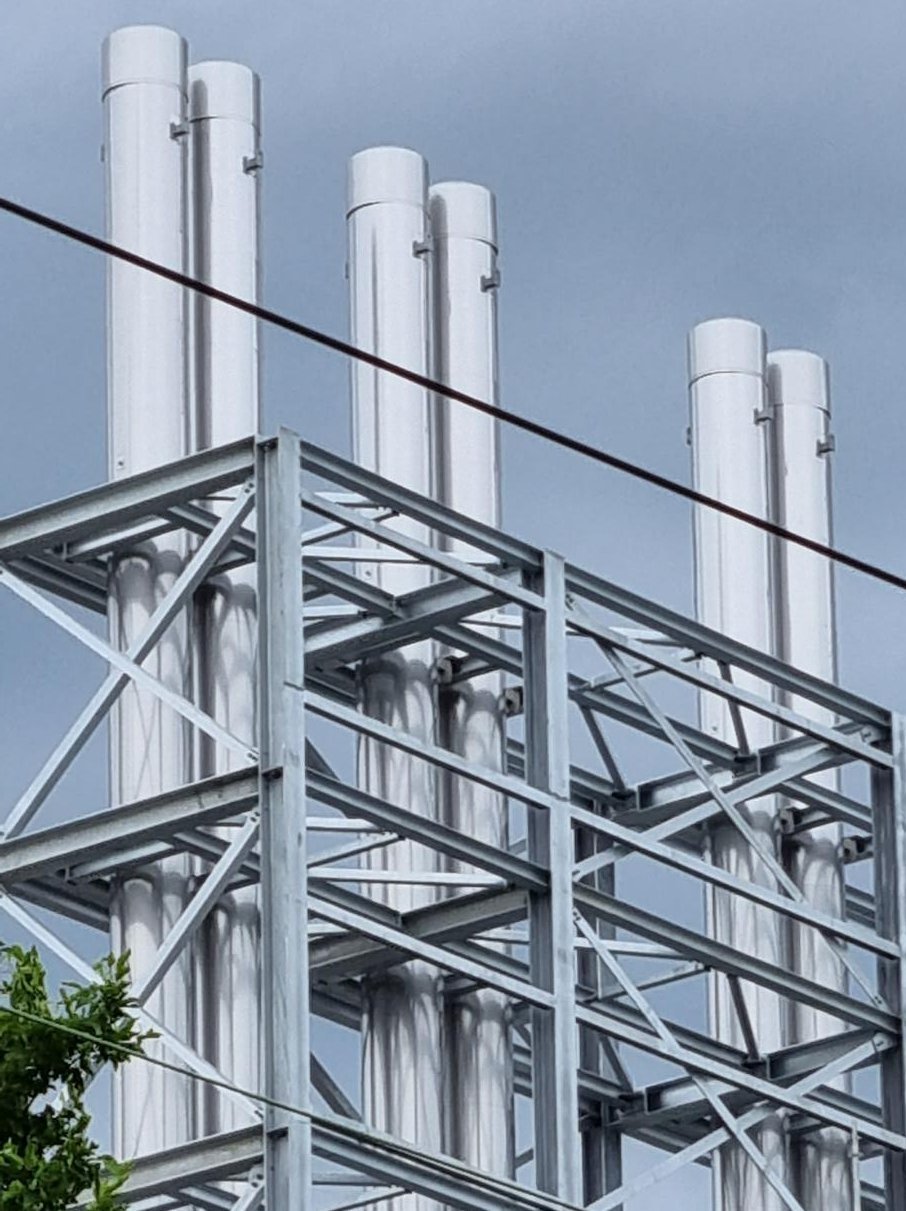

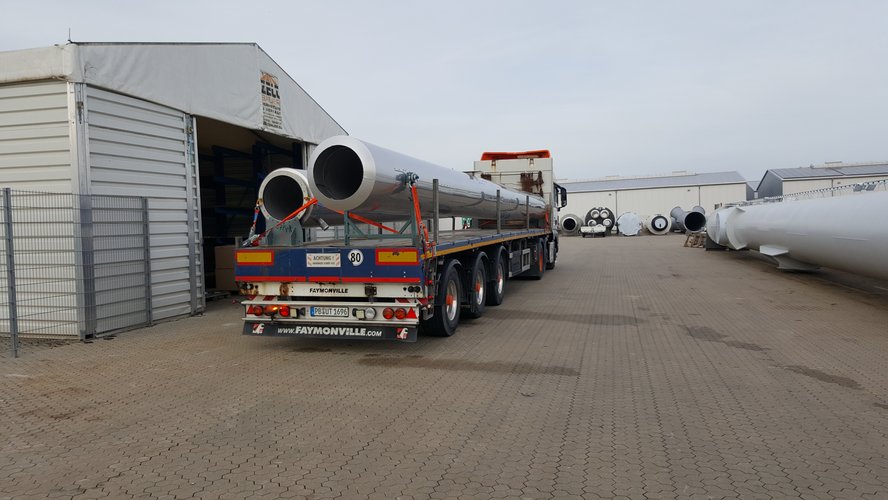

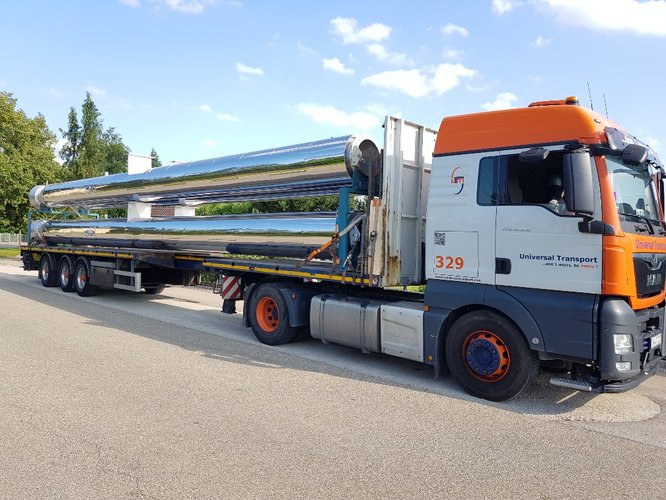

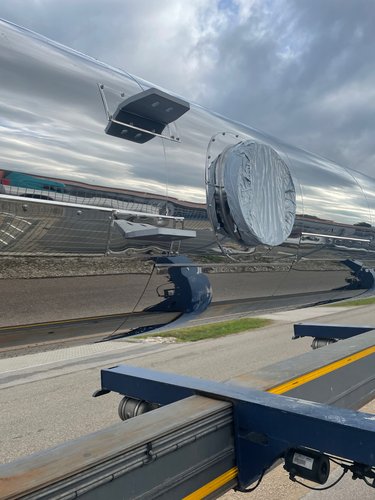

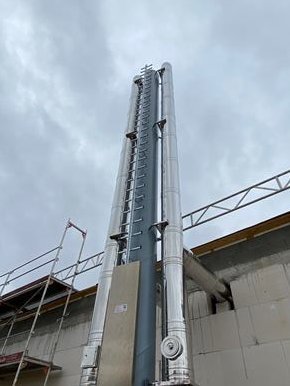

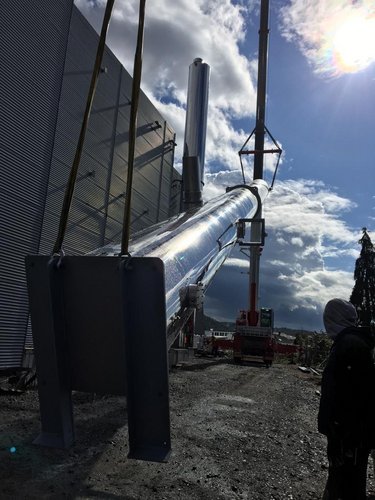

Svih 18 FSB-ova opremljeno je oblogom od nerđajućeg čelika visokog sjaja. Pored toga, svi dimnjaci su identični i isporučeni u dva dela (po 15 m) te opremljeni kapom i deflektorskom kapom.
