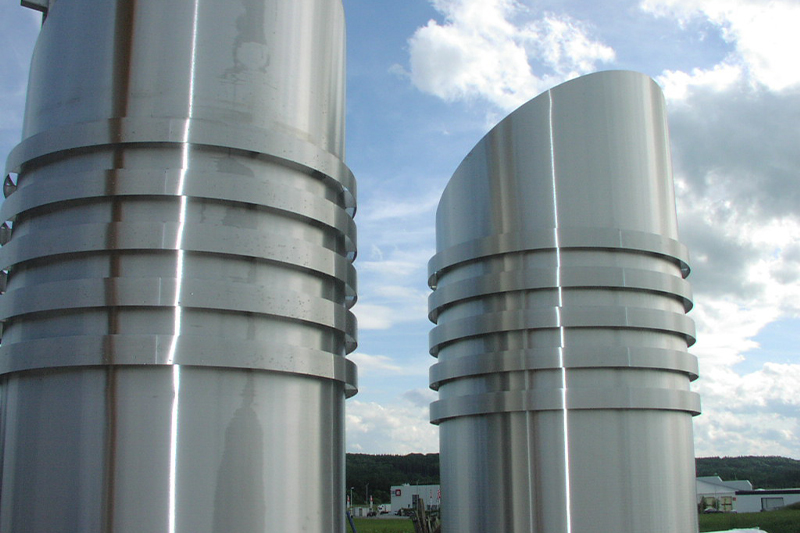

Ventilacioni tornjevi

Visoke performanse i inovativan dizajn


Jeremias ventilacioni sistemi kombinuju visoku funkcionalnost i elegantni dizajn na impresivan način.

Kao samostojeći, jednoslojni dimnjak za dovod/odvod vazduha, "FSC" se koristi u tehnologiji klimatizacije i ventilacije. Vidljiva, statički nosiva cev takođe služi kao sistem za prenos medijuma.

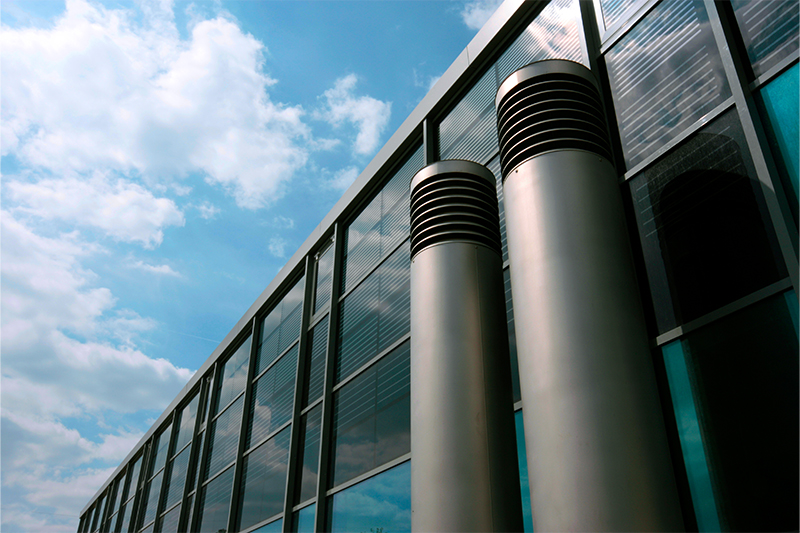

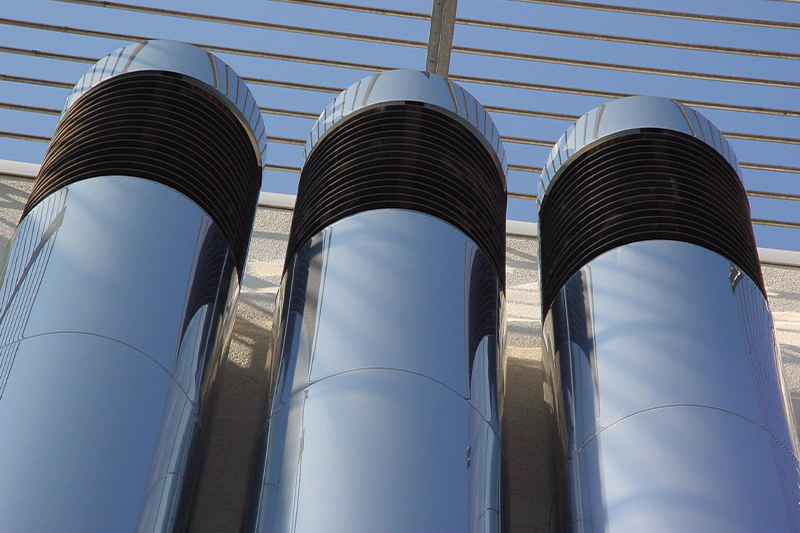

Kao deo modernih građevinskih kompleksa, dimnjaci za dovod/odvod vazduha moraju biti ne samo funkcionalno dizajnirani za specifičnu primenu, već i zadovoljiti najviše estetske standarde. Sa svojom često individualno obrađenom, poliranom ili lakiranom površinom od nerđajućeg čelika, naši ventilacioni tornjevi uvek su upečatljiv detalj na fasadama zgrada, u dvorištima, pa čak i na industrijskim krovovima.

Posebni zahtevi kupaca uzimaju se u obzir već od faze planiranja.

Bilo da se radi o tornju za usisavanje sa žaluzinskim kapama u različitim oblicima, tornju za odvod kao isplativoj alternativi FSA dimnjaku za niskoemisioni odvod, ili o kombinovanom tornju za dovod/odvod – Jeremias projektuje sisteme na projektno-specifičan način, uzimajući u obzir otpor strujanja i buku strujanja vazduha, i sa visokim profesionalizmom.

Zahvaljujući našim decenijama iskustva u obradi nerđajućeg čelika svih debljina zidova, možemo garantovati ventilacione tornjeve vrhunskog kvaliteta.

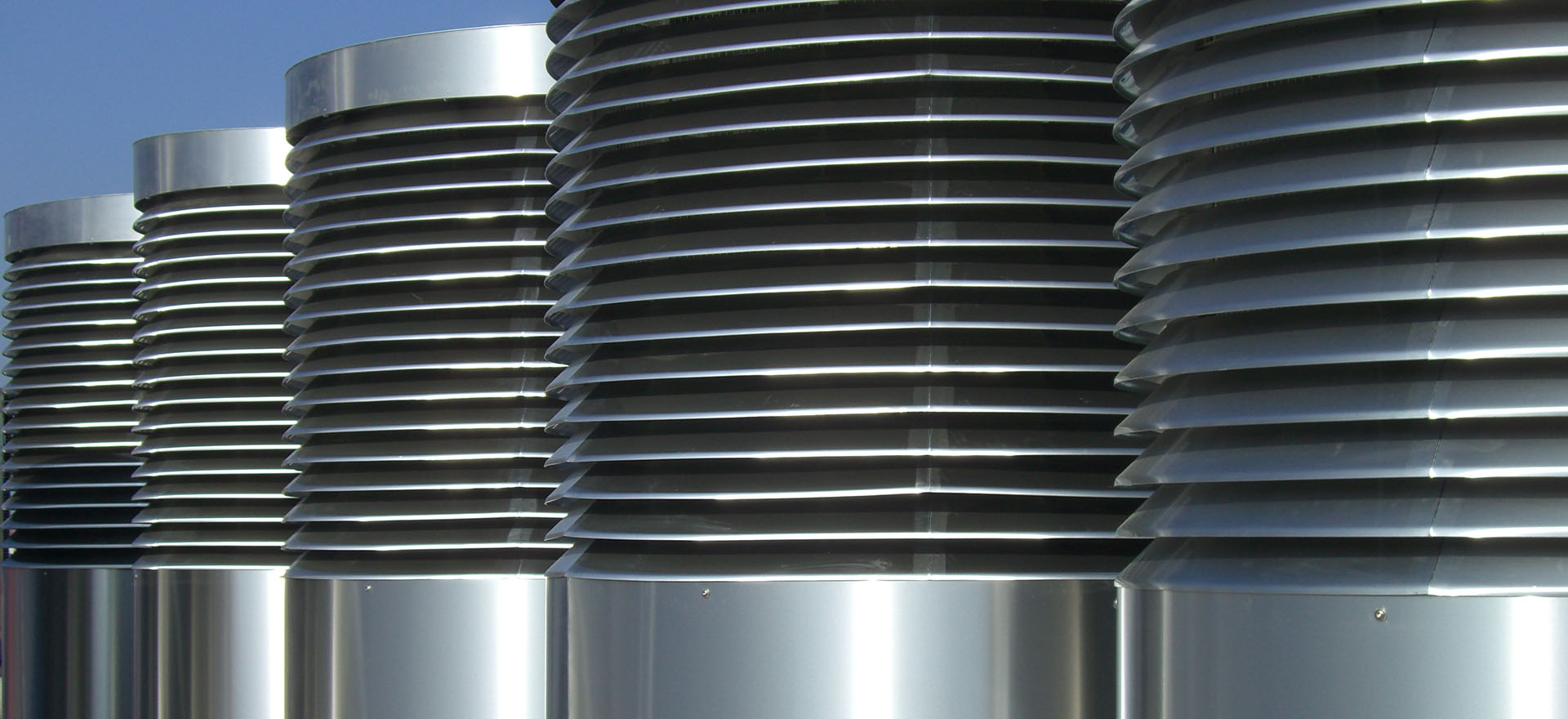

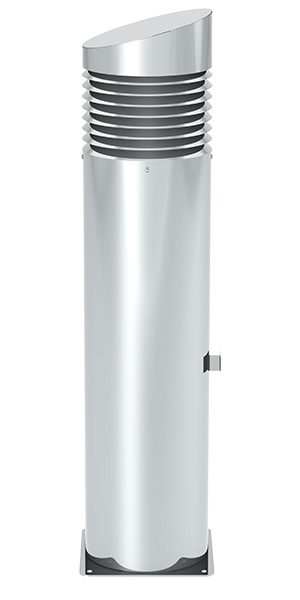

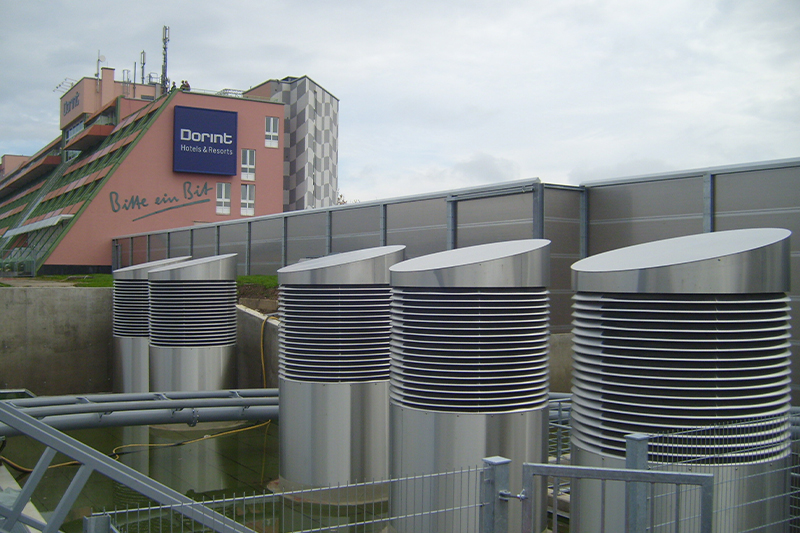

FSC toranj za usisavanje vazduha

Samostojeći, jednoslojni ventilacioni toranj za usisavanje svežeg vazduha

KonstrukcijaVidljiva cev je statički nosiva i istovremeno prenosi medijum. U zavisnosti od zahteva, ventilacioni tornjevi se izrađuju od nerđajućeg čelika (od 1,5 mm) ili čelika (od 4 mm).
Statički sistemSidrena korpa ili priključak na objekat
Nosivi elementJednoslojni uspravni cevovod od nerđajućeg čelika ili čelika
Dimenzionisanje prema statičkim proračunima
KonstrukcijaJednoslojno

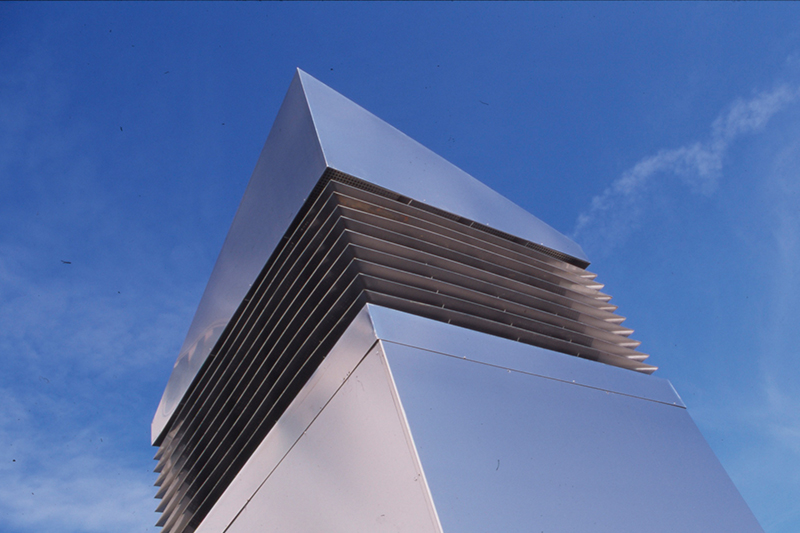

Završetak izlazaŽaluzine 180° / 360° sa ravnim krovom, kosim krovom ili koničnim krovom
Izgled površineFasetno okruglo brušenje za nerđajući čelik
Čelik galvanizovan ili lakiran (obloga)



Zaptivač, stezna prirubnica za fiksiranje zaptivne membrane

Da bi se ventilacioni toranj bezbedno i vodonepropusno pričvrstio za tlo ili krov, mora biti ugrađen u zaptivnu membranu ili krovni pokrivač. Prirubnica i kontraprirubnica služe kao tačka zaustavljanja za fiksiranje krovne/podne zaptivke na ventilacioni toranj. Ovo se može dodatno prekriti vremenskim okovratnikom kako bi se sistem kompletirao.

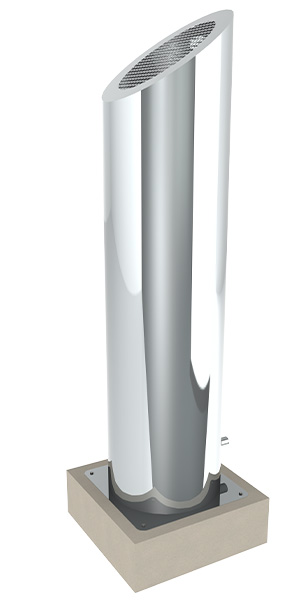

FSC toranj za ispust

Slobodnostojeći, jednoslojni ventilacioni toranj za odvod izduvnog vazduha sa niskom emisijom

KonstrukcijaVidljiva cev je statički nosiva i istovremeno provodi medijume. Tipično nije izolovana. U zavisnosti od zahteva, ventilacioni tornjevi se izrađuju od nerđajućeg čelika (od 1,5 mm) ili čelika (od 4 mm).
Statički sistemAnkerska korpa ili priključak na objekat
Nosivi elementJednoslojni vertikalni vod od nerđajućeg čelika ili čelika
Dimenzionisanje prema statičkim proračunima
KonstrukcijaJednoslojno
Završetak izlazaOdušni luk 90° sa zaštitnom rešetkom od ptica ili ravan sa zaštitom od ptica
Površinska obradaFasetno okruglo brušenje za nerđajući čelik
Čelik pocinčan ili lakiran (obloga)



Separator vode

Integrisani separatori vode sprečavaju ulazak kišnice u ventilacioni sistem u tornju za ispust sa otvorenim vrhom. Skupljaju sve padavine i odvode ih napolje putem sistema za odvodnjavanje. Mogući konstruktivni oblici uključuju višefazni separator ili separator sa ukrštenim pločama, koji su pozicionirani u donjem delu tornja gde mogu biti korišćeni za optimizaciju protoka vazduha. Deflektorska kapa, s druge strane, montira se na vrhu ventilacionog tornja.

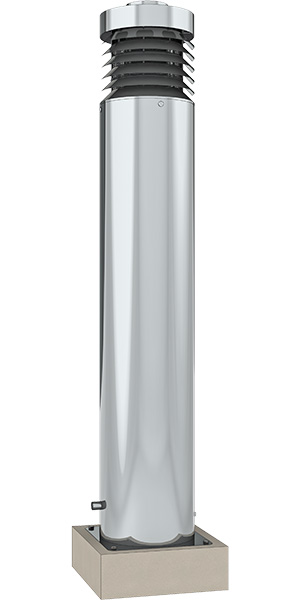

FSC kombinovani toranj

Slobodnostojeći ventilacioni toranj sa unutrašnjom cevi za odvod izduvnog vazduha i usisavanje svežeg vazduha kroz prstenasti prostor između unutrašnje i spoljašnje cevi

KonstrukcijaVidljiva cev je statički nosiva i istovremeno provodi medijume. Generalno nije izolovana. U zavisnosti od zahteva, ventilacioni tornjevi se izrađuju od nerđajućeg čelika (od 1,5 mm) ili čelika (od 4 mm).
Statički sistemAnkerska korpa ili priključak na objekat
Nosivi elementJednoslojni vertikalni vod od nerđajućeg čelika ili čelika
Dimenzionisanje prema statičkim proračunima
KonstrukcijaVišeslojno
Unutrašnja cev za odvod izduvnog vazduha, prstenasti prostor između unutrašnje i spoljašnje cevi za usisavanje svežeg vazduha
Izolacija unutrašnje ceviMoguća izolacija sa Armaflex-om
Završetak izlazaOdušni luk 90° sa zaštitnom rešetkom od ptica ili ravan sa zaštitom od ptica
Površinska obradaFasetno okruglo brušenje za nerđajući čelik
Čelik pocinčan ili lakiran (obloga)



Separator vode

Integrisani separatori vode sprečavaju ulazak kišnice u ventilacioni sistem u tornju za ispust sa otvorenim vrhom. Skupljaju sve padavine i odvode ih napolje putem sistema za odvodnjavanje. Mogući konstruktivni oblici uključuju višefazni separator ili separator sa ukrštenim pločama, koji su pozicionirani u donjem delu tornja gde mogu biti korišćeni za optimizaciju protoka vazduha. Deflektorska kapa, s druge strane, montira se na vrhu ventilacionog tornja.

Zaptivač, Stezna prirubnica za pričvršćivanje zaptivne membrane

Da bi se ventilacioni toranj bezbedno pričvrstio za tlo ili krov na vremenski otporan način, mora biti integrisan u zaptivnu membranu ili pokrivač krova. Prirubnica i kontraprirubnica služe kao tačka zaustavljanja za fiksiranje zaptivača krova/tla za ventilacioni toranj. Ovo može biti dodatno prekriveno vremenskom kragnom kako bi se sistem kompletirao.
