Lagani dimnjak i zidni kanal

Brza i jednostavna rešenja za ugradnju u novogradnjama ili renovacijama

Naši lagani okni sa odličnim izolacionim svojstvima, koji se lako instaliraju, mogu se montirati uz minimalno rastojanje od zapaljivih građevinskih materijala. Lagani dimnjak, izrađen od kalcijum-silikatnih protivpožarnih ploča, opremljen je različitim Jeremias unutrašnjim cevima u zavisnosti od primene, ili alternativno služi kao instalacioni okno za CE-sertifikovane unutrašnje cevi.

Za sisteme grejanja na čvrsto gorivo, preporučujemo sisteme FURADO-F ili FURADO-F-LAS (za rad nezavisan od vazduha u prostoriji). Pri korišćenju sistema grejanja na naftu ili gas, sistem FURADO-A ili prostorno štedljivi FURADO-A-L_A30 je pravi izbor.

Pored toga, naši protivpožarni kanali LUX-NOVA ili LUX-ECO nude inovativna rešenja za prolaz dimnih gasnih cevi kroz zidove, plafone ili krovove.

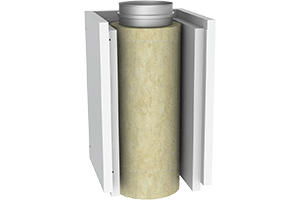

Sigurne pero-utor veze
Ploče od kalcijum silikata za zaštitu od požara
Rad u vlažnim uslovima

Sigurne spojevi na pero i utor
Ploče za zaštitu od požara od kalcijum silikata
Suvo pogonovanje

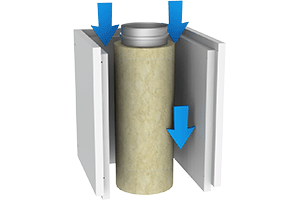

LAS pogon za čvrsta goriva

Sigurni spojevi na pero i utor
Ploče za zaštitu od požara od kalcijum silikata

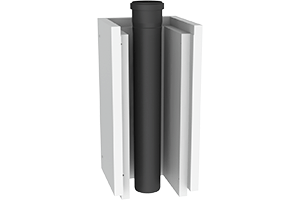

Mokro pogonovanje
Nadpritisak do 5000 Pa

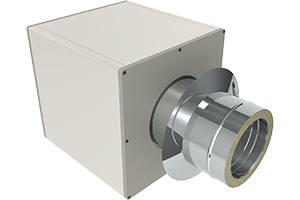

Kućište izrađeno od vatrostalnog materijala za zaštitu od požara
Sa i bez otvora za cev
Pogodno za pasivne kuće i kuće sa niskom potrošnjom energije uz posebnu adaptersku gumu

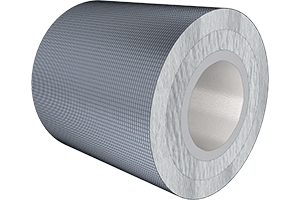

Obloga cevi izrađena od nezapaljivog materijala za izolaciju od staklenih vlakana Variotherm
Može se skratiti na željenu dužinu ugradnje
Posebno praktično za provode kroz kose krovove i ugradnju u spoljnu izolaciju zgrada

Naši lagani dimnjaci i kanali za zaštitu od požara dizajnirani su za različite zahteve i usklađeni su sa trenutnim kriterijumima ispitivanja DIN 18160. Visok stepen fleksibilnosti postiže se kroz različita okna i rešenja unutrašnjih cevi za širok spektar tipova peći.

System	Oil	Gas	SF	Working Temp.	Material	Wall Thickness	TIG	Pressure	Certification	Classification
FURADO-F				≤ 400°C	Lightweight shaft made of calcium silicate fire protection panels	Shaft 50 mm	25 mm Insulation	N1	0036 CPR 9174 078	T400 – N1 – D – V3 – L50050 – Gxx
									Z - 7.1 - 3479 / Z - 7.1 - 3482	T400 - N1 - D - 3 - G50 - L_A90
				≤ 600°C		Shaft 60 mm	25 mm Insulation	N1	0036 CPR 9174 073	T600 – N1 – D – V3 – L50050 – Gxx
									Z - 7.4 - 3483	T600 – N1 – D – 3 – G50 – L_A90
FURADO-F-LAS				≤ 400°C	Lightweight shaft made of calcium silicate fire protection panels	Shaft 50 mm	25 mm Insulation	N1	Z - 7.1 - 3480	T400 - N1 - D - 3 - G50 - L_A90
FURADO-A / FURADO-PPS				≤ 120°C	Lightweight shaft made of calcium silicate fire protection panels	Shaft 60 mm	without Insulation	H1 5000 Pa	0036 CPR 9174 075	EW-PPS < DN 200 T120 - H1 - W2 - O00 - LI - E - U0 EW-PPS ≥ DN 200 T120 - P1 - W2 - O00 - LI - E -U0 EW-PP-FLEX DN 060 - ≤ DN 100 T120 - H1 - W2 - O00 - LI - E - U0 EW-PP-FLEX > DN 100 - DN 160
				≤ 160°C		Shaft 60 mm	without Insulation	H1 5000 Pa	0036 CPR 9174 074	T160 – N1 – W – V2 – L50050 – O00 (L_A90) T160 – P1 – W – V2 – L50050 – O00 (L_A90) T160 – H1 – W – V2 – L50050 – O00 (L_A90)
									Z - 7.4 - 3478	T160 – N1 – W – 2 – O00 – L_A90 T160 – P1 – W – 2 – O00 – L_A90 T160 – H1 – W – 2 – O00 – L_A90
				≤ 160°C		Shaft 50 mm	without Insulation	H1 5000 Pa	0036 CPR 9174 074	T160 – N1 – W – V2 – L50050 – O00 (L_A30) T160 – P1 – W – V2 – L50050 – O00 (L_A30) T160 – H1 – W – V2 – L50050 – O00 (L_A30)
									Z - 7.4 - 3478	T160 – N1 – W – 2 – O00 – L_A30 T160 – P1 – W – 2 – O00 – L_A30 T160 – H1 – W – 2 – O00 – L_A30
				≤ 200°C		Shaft 50 mm	25 mm Insulation	H1 5000 Pa	0036 CPR 9174 074	T200 – N1 – W – V2 – L50050 – O00 (L_A90) T200 – P1 – W – V2 – L50050 – O00 (L_A90) T200 – H1 – W – V2 – L50050 – O00 (L_A90)
									Z - 7.1 - 3482	T200 – N1 – W – 2 – O00 (L_A90) T200 – P1 – W – 2 – O00 (L_A90) T200 – H1 – W – 2 – O00 (L_A90)
				≤ 400°C		Shaft 50 mm	25 mm Insulation	H1 5000 Pa	0036 CPR 9174 074	T400 – N1 – W – V2 – L50050 – Oxx (L_A90) T400 – H1 – W – V2 – L50050 – Oxx (L_A90)
									Z - 7.1 - 3482	T400 – N1 – W – 2 – Oxx (L_A90) T400 – P1 – W – 2 – Oxx (L_A90) T400 – H1 – W – 2 – Oxx (L_A90)
				≤ 600°C		Shaft 60 mm	25 mm Insulation		0036 CPR 9174 074	T600 – N1 – W – V2 – L50050 – Oxx (L_A90) T600 – H1 – W – V2 – L50050 – Oxx (L_A90)
									Z - 7.4 - 3483	T600 – N1 – W – 2 – O50 – L_A90 T600 – P1 – W – 2 – O50 – L_A90 T600 – H1 – W – 2 – O50 – L_A90
FURADO-A-L_A30				≤ 120°C	Lightweight shaft made of calcium silicate fire protection panels	Shaft 25 mm		H1 5000 Pa	Z - 7.4 - 3543	T120 - H1 - W - 2 - O00 - L_A30
LUX-NOVA				≤ 400°C	Housing made of heat-resistant fire protection material				Z - 7.4-3487	T400 - L00
LUX-ECO				≤ 400°C	Pipe casing made of non-combustible glass fiber insulation material Variotherm				Z - 7.4-3469	T400 - L00

NOTE
xx = The distances to combustible materials are diameter-dependent
We therefore refer you to our performance declarations, which are available for download

For chimney heights of approximately 5 meters or more, please order additional length elements of 250 mm, 500 mm, and 1000 mm, as the shafts are longer than our inner pipes
Usable lengths for shaft elements: 250 = 225 mm / 500 = 475 mm / 1000 = 975 mm
Usable lengths for inner pipes: 250 = 190 mm / 500 = 440 mm / 1000 = 940 mm

System comparison as PDF

Lagani dimnjaci i kanali za zaštitu od požara karakterišu se:

CE sertifikacijom
Najsigurnijom tehnologijom spajanja putem stepenastih šavnih spojeva (ili konektora za FURADO-A-L_A30)
Visokom varijabilnošću: različita okna i rešenja unutrašnjih cevi za različite vrste uređaja za grejanje
Praktičnim i sistemom spremnim za ugradnju
Malom težinom elemenata okna (samo 300 kg/m³)
Materijalom okna otpornim na vlagu
Odličnim izolacionim svojstvima
