Systemicon LAS-Schornstein
Ulje
Gas
Nadpritisak do 5000Pa
Režim rada sa kondenzatom
Temperatura do 120°C
Debljina zida 2,0 mm
Rad nezavisan od vazduha u prostoriji
Diskontna grupa TWIN

TWIN-P

Tlakotijesni, koncentrični kanal za odvod dimnih gasova

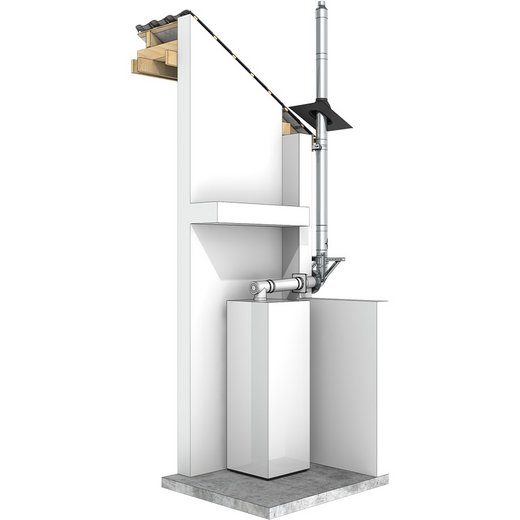

Koncentrični, tlakotijesni kanal za odvod dimnih gasova TWIN-P može se instalirati unutar i izvan zgrade i priključuje se na uređaje nezavisne od vazduha u prostoriji, kao što su kondenzacioni kotlovi, jedinice za kombinovanu proizvodnju toplote i električne energije, toplotne pumpe na gas ili gorivne ćelije.

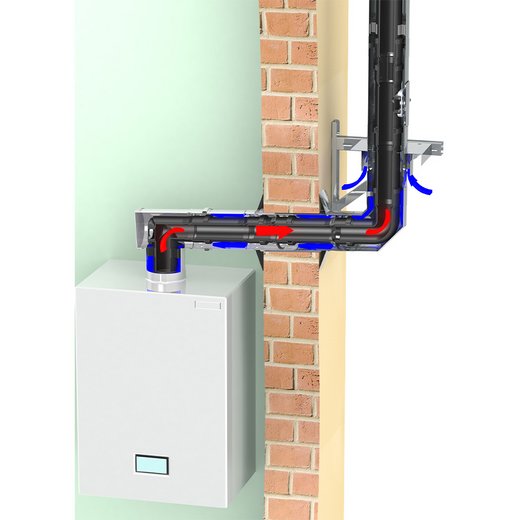

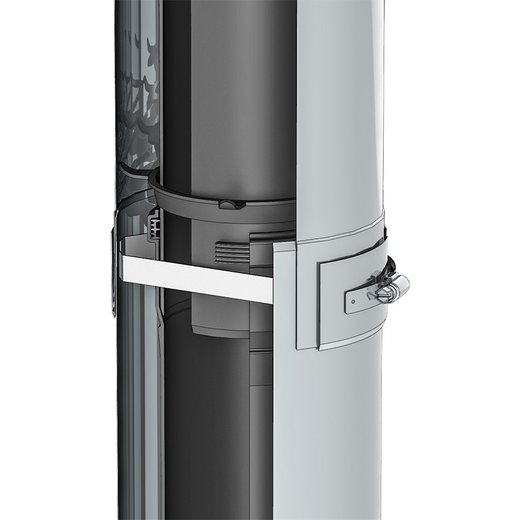

Prstenasti razmak između unutrašnje plastične cevi koja provodi izduvne gasove i spoljašnje obloge od nerđajućeg čelika služi kao dovod svežeg vazduha.


SYSTEM_DETAIL_ICONS


Opis proizvoda

Karakteristike

  • Priključivanje kotlovskih sistema koji rade nezavisno od vazduha u prostoriji na koncentrične ili jednocevne sisteme odvoda dimnih gasova
  • Kompatibilno sa TWIN-PL, EW-PPS, EW-PP FLEX
  • Omogućava upotrebu uređaja kao centralnog grejanja na krovu
  • Instalacija bez stezaljki u vertikalnoj cevi (stezne trake TWP45 dostupne na zahtev)

Primene

  • Rad nezavisan od vazduha u prostoriji
  • Kondenzacioni uređaji
  • Sistemi kombinovane proizvodnje toplote i električne energije (KTE)
  • Toplotne pumpe na gas
  • Gorivne ćelije
  • Upotreba unutar i izvan zgrade

Tehnički podaci

MaterijalUnutrašnjost: PP (Polipropilen)
Spoljašnjost: počev od Ø 060/100 mm: 1.4509 (441)
               počev od Ø 125/190 mm: 1.4301 (304)
PovršinaVisoki sjaj
Na zahtev: praškasto lakirano (verzija TW-P), mat, brušeno, bakar (verzija TW-PV)
Debljina zidaUnutrašnjost: 2,0 mm
Spoljašnjost: 0,5 mm
Unutrašnji prečnik060/100 mm, 080/125 mm, 100/150 mm i 110/160 mm
Prošireni prečnici počev od 125/190 mm, 160/230 mm, 200/265 mm i 250/315 mm
PriključakPriključak sa čaurom / rebrom sa unutrašnjom specijalnom zaptivkom u cevi za odvod dimnih gasova, bez rebra na spoljnoj cevi
Verzija TW-PV sa uvučenim priključkom čaure
StezaljkaZaptivni prsten za unutrašnju cev je standardno uključen.
Pri ugradnji kao priključni vod u kotlarnici mora se koristiti TW1490 (spoljašnji zaptivni prsten sa stezaljkom)! Prošireni prečnici uključuju stezaljke
TWIN-P

CE BROJ SERTIFIKACIJE

0036 CPR 9174 043

CE KLASIFIKACIJE PREMA DIN EN 14471

TWIN-P < DN 200
T120 - H1 - W2 - O00 - LE - E - U0

TWIN-P DN 200
T120 - P1 - W2 - O00 - LE - E - U0

TWIN-P (V) DN 060-110
T120 - H1 - W2 - O00 - LE - E - U0

TWIN-P (CU) DN 060-110
T120 - H1 - W2 - O00 - LE - E - U0

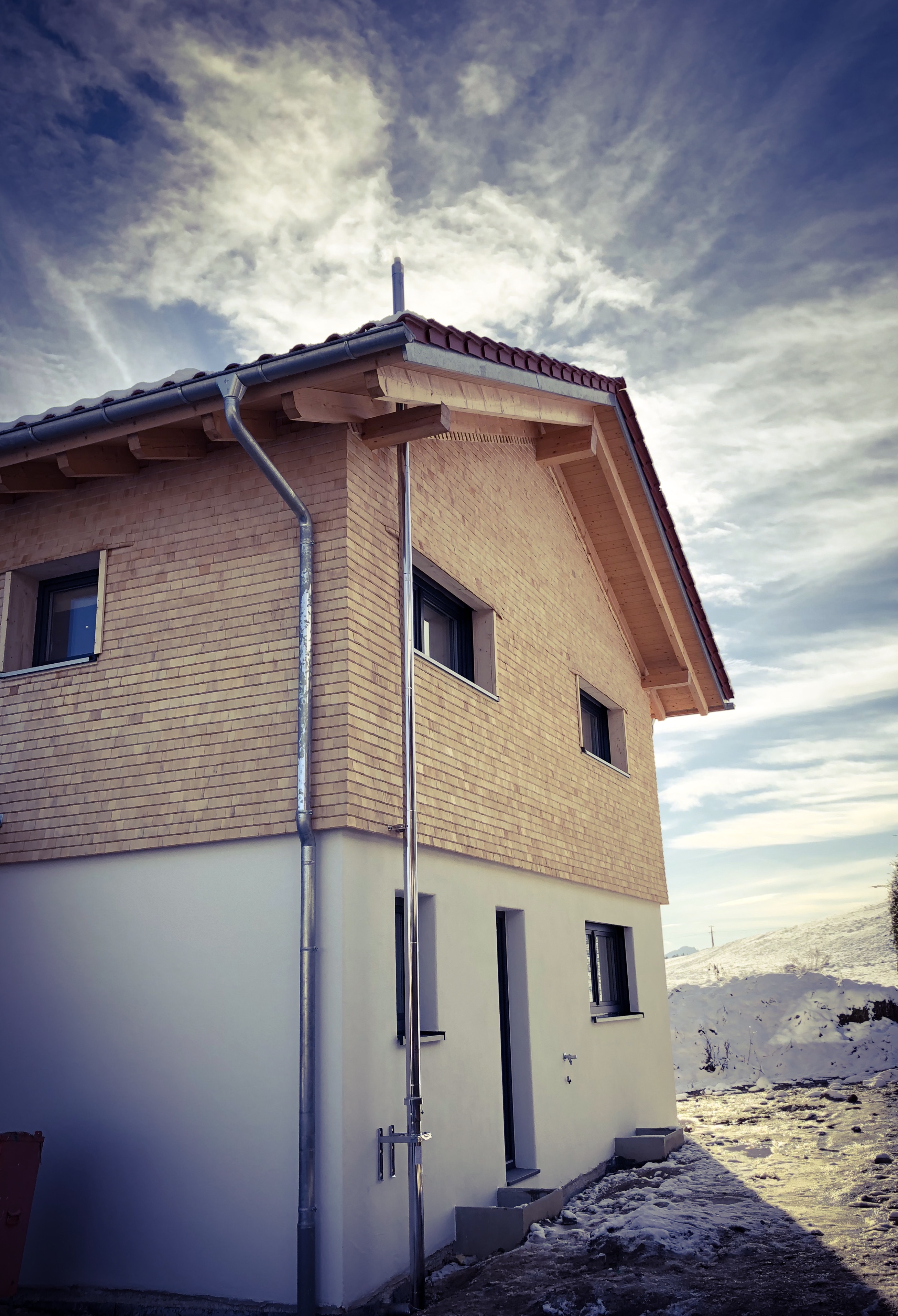

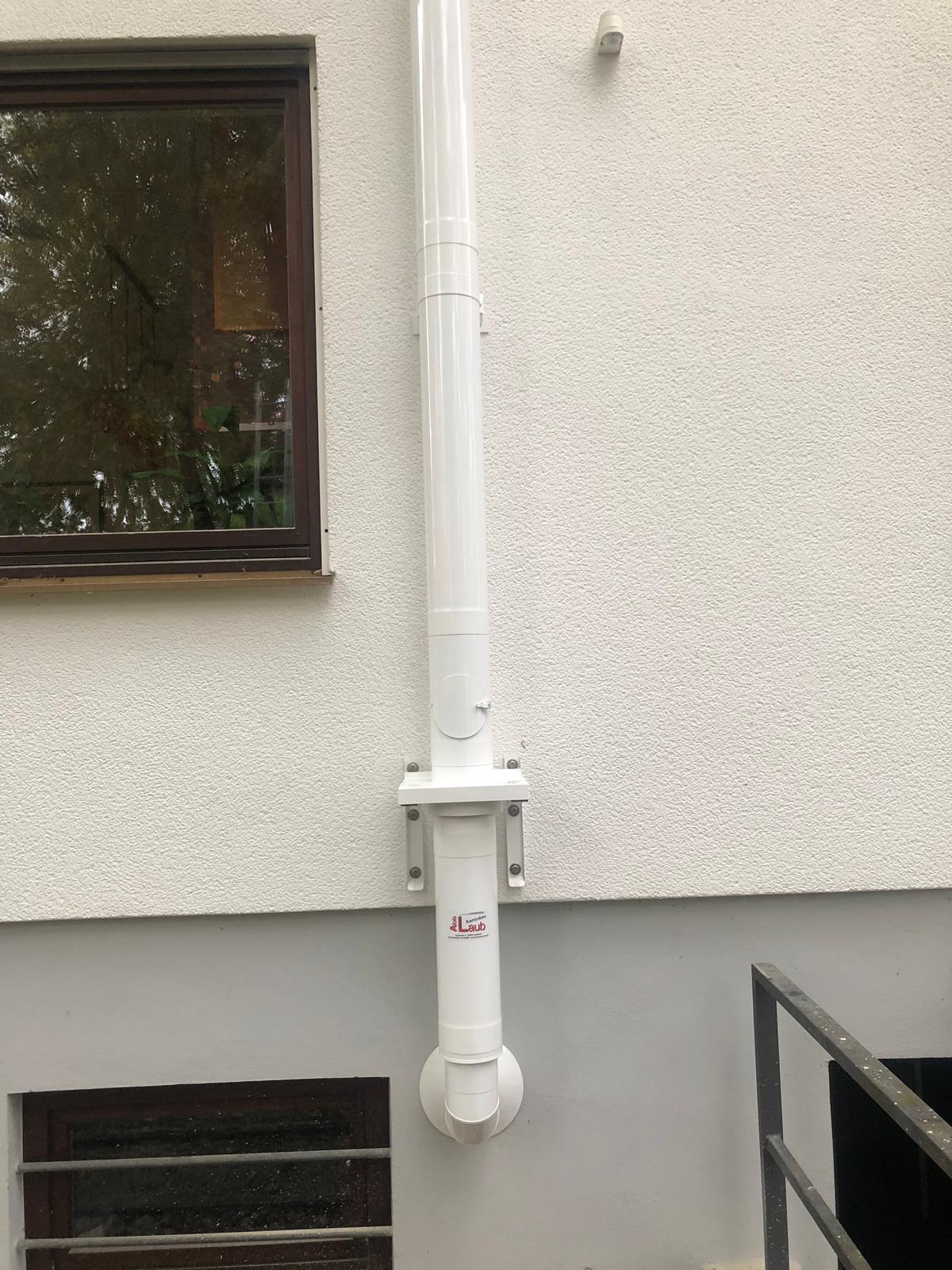

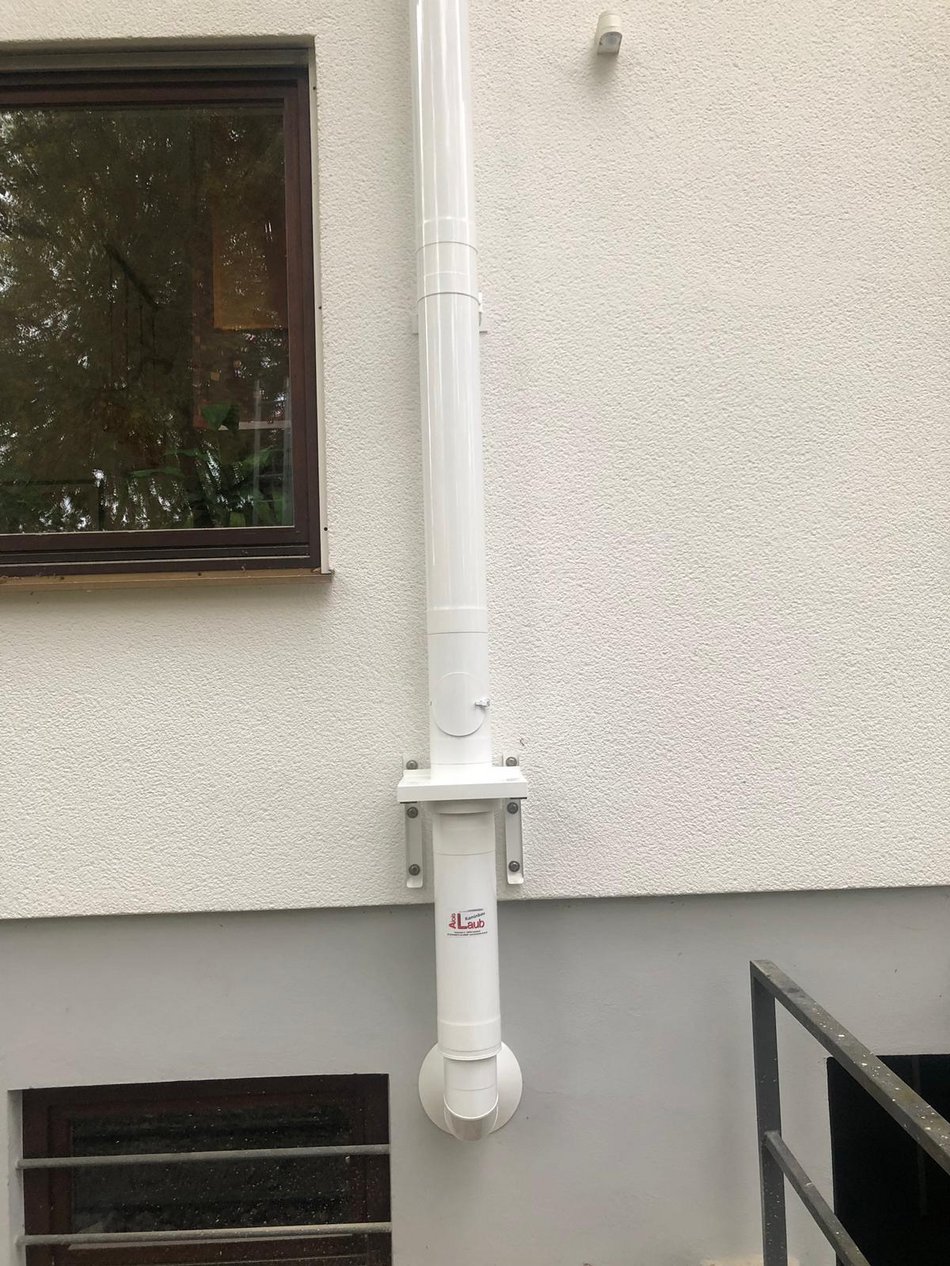

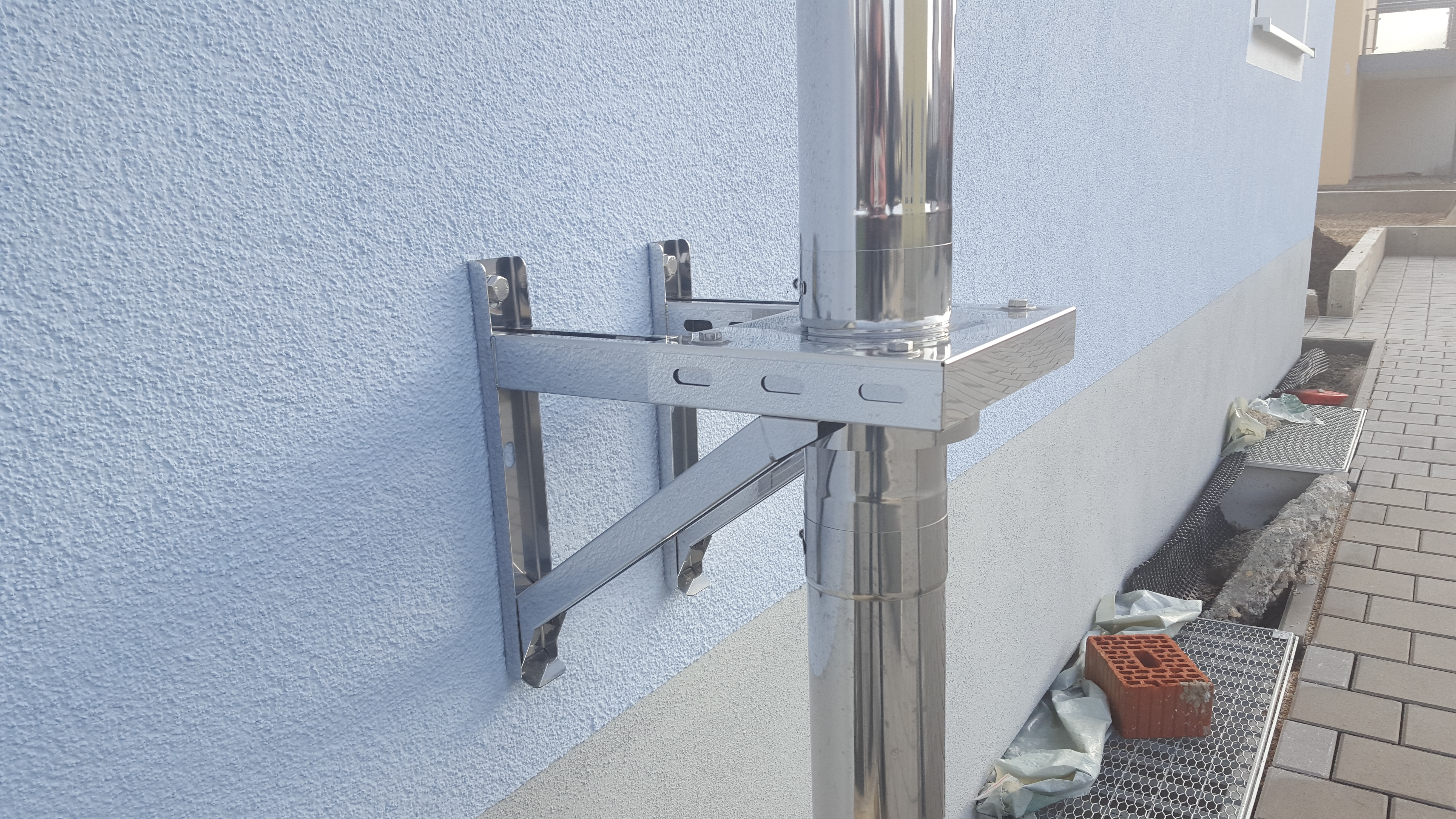

Referenca
